金(Au)表面の濡れ性・コーティング密着性の支配要因解析#

Advance/PHASE Logo

エレクトロニクスやバイオセンサーの分野において、金（Au）は耐腐食性や生体適合性に優れた電極・配線材料として広く利用されています。Auは酸化膜を形成しない安定な貴金属ですが、その「濡れ性」や「有機分子（レジスト、接着剤、自己組織化単分子膜など）との密着性」は、露出している結晶面の表面エネルギーに大きく依存することが知られています。本解析事例では、第一原理計算ソフトウェアAdvance/PHASEを用いてAuの主要な結晶面の表面エネルギーを算出し、表面の清浄度維持（耐汚染性）および理論的な接着ポテンシャルを定量的に比較・評価しました。

Keywords: 第一原理計算（DFT）, 表面エネルギー, Au(111)/Au(110), 濡れ性, 接触角, 自己組織化単分子膜（SAMs）

解析手法と連携の指針#

1. 原子スケール：DFTによる表面エネルギー算出#

既存の計算事例 [1] と同様に、スラブモデルを用いたDFT計算により、Auの主要な低指数面（(111), (100), (110)）における表面エネルギー $\gamma_{SG}$ を算出しました。算出結果は、文献 [2] と良く一致することを確認しています。

2. マクロスケール：濡れ性と接着強度のモデル化#

DFTで得られた微視的パラメータ $\gamma_{SG}$ を、以下のマクロな物理モデル [3, 4]へ適用しました。

① 接触角と濡れ性（Youngの式・近似モデル）：

固体の表面エネルギー $\gamma_{SG}$ と液体の表面張力 $\gamma_{LG}$ から、接触角 $\theta$ を推定します。本解析では、Girifalco-Good-Fowkesの近似式を変形して用いました。

$\cos \theta \approx 2 \sqrt{\frac{\gamma_{SG}}{\gamma_{LG}}} - 1$

※モデルの適用限界に関する注記

上記の近似式は、主に分散力（ファンデルワールス力）が支配的な系において成立します。水のような極性分子との界面では、水素結合や双極子相互作用の影響が含まれていないため、実際の接触角とは誤差が生じる可能性があります。本事例では、あくまで面方位による濡れ性の変化傾向（トレンド）を議論するための指標として使用しています。

② 理論接着強度（付着仕事）：

界面を引き剥がすために必要な熱力学的エネルギーである「付着仕事（Work of Adhesion, $W_{ad}$ ）」を以下の式で評価しました。

$W_{ad} = \gamma_{LG} (1 + \cos \theta) \approx 2 \sqrt{\gamma_{SG} \gamma_{LG}}$

計算条件#

本解析で用いた物性値を表1に示します。

表1. 解析入力パラメーター

カテゴリー	パラメーター	値	単位
DFT計算結果 (Au表面エネルギー)	Au (111)	0.69	J/m²
	Au (100)	0.87
	Au (110) ideal	0.915
液体物性 (水)	表面張力 ( $\gamma_{LG}$ )	0.072	J/m²
液体物性 (接着剤/樹脂)	表面張力 ( $\gamma_{LG}$ )	0.045	J/m²

Note: 表面エネルギーの計算値と実験値の比較について

参考文献 [2] の大規模調査によれば、DFT（GGA-PBE）による表面エネルギー計算値は、全体としては実験値と良好な一致を示します。しかし、AuやPtなどの貴金属においては、実験値と比較して計算値が低く算出される傾向（Underestimation）があることが報告されています（Auの実験値は約1.4 J/m²前後）。したがって、本解析では絶対値そのものではなく、面方位間における「相対的な優劣」や「エネルギー順位」に着目して評価を行っています。

解析結果と考察#

1. 表面劣化に対する「濡れ性」のロバスト性#

図1は、表面劣化が極度に進んだ領域（表面品質 10% 〜 0%）における接触角の挙動を解析した結果です。

Wettability Robustness Analysis

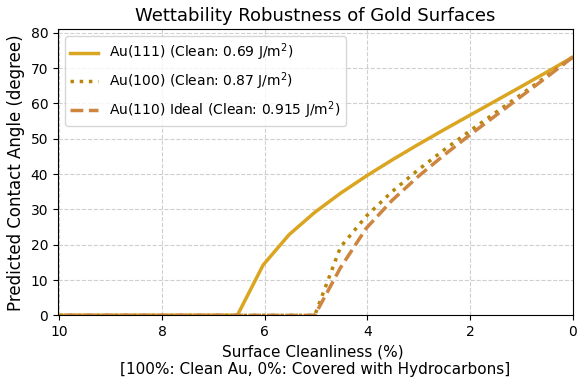

図1. 表面品質劣化（10%→0%）に伴う接触角の推移。

解析モデルとメカニズム：有機汚染による表面エネルギー低下

本解析では、Pythonスクリプトを用いて表面エネルギーの減衰をシミュレーションしました。横軸の「表面品質（Surface Cleanliness %）」は、DFTで算出された清浄表面のエネルギー $\gamma_\text{clean}$ に対する維持率（スケーリング係数 $f$ ）を表しています。物理的には、高エネルギーな「親水性のAu表面」が、低エネルギーな「疎水性の有機汚染膜（炭化水素 $\gamma \approx$ 0.03 J/m²）」へと徐々に置き換わっていく過程を、実効的な表面エネルギー $\gamma_\text{eff}$ の低下としてモデル化しています（ $\gamma_\text{eff} \approx f \cdot \gamma_\text{clean}+ (1-f)\gamma_\text{contaminant}$ ）。実際の製造現場では、保管条件の違いによって表面の炭素汚染量が変化するため、本解析のように「濡れ」から「弾き（Beading）」へと転じる閾値を予測することは、工程管理の有効な指針となり得ます。

グラフを見ると、接触角は0°からスタートし、清浄度がかなり低下した時点で増大し始め、最終的に約73°付近（計算上の炭化水素表面の接触角）で飽和します。比較的表面エネルギーが低いAu(111)面は、他の面よりも早い段階（清浄度が高い段階）で濡れ性を失い始めることがわかります。対照的に、最も表面エネルギーが高い Au(110)面は、より厳しい汚染環境下でも低い接触角を維持しています。この結果は、Au(110)面が「同じ汚染度で親水性を維持できる高いロバスト性」を持つことを示唆しています。

実験的にも、清浄なAu(111)面は大気暴露からわずか数分で有機汚染層（Adventitious Carbon）を形成し、接触角が急激に増大（親水性から疎水性へ遷移）することが報告されています [5]。本解析のモデルは、この汚染進行による表面エネルギー低下の過程を定量的に再現しています。

2. 理論接着強度（付着仕事）の比較#

次に、コーティング樹脂やSAMs（自己組織化単分子膜）形成時の結合駆動力となる「付着仕事」を比較しました。

Theoretical Adhesion Potential

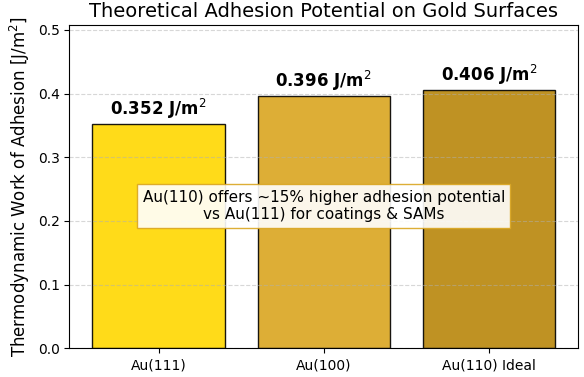

図2. コーティング樹脂に対する理論接着ポテンシャルの比較。

計算の結果、Au(110)面はAu(111)面と比較して、約15%高い接着ポテンシャル (0.406 J/m²) を持つことが示されました。

Schematic Diagram of Adhesion Mechanism

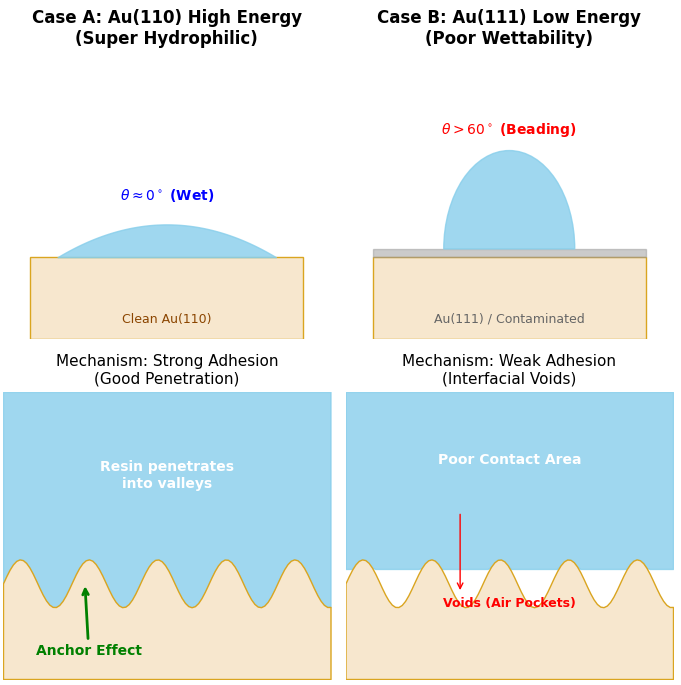

図3. 表面エネルギーの違いによる濡れ広がりと界面相互作用面積の比較。上段：水プローブ、下段：樹脂塗布。

考察：微視的な凹凸による実効接着面積の増大

Au(110)面のような高エネルギー面は液体に対する濡れ性が高いため、図3のCase Aに示すように、樹脂が表面の微細な凹凸（原子スケールの溝）の深部まで浸透しやすくなります（Wenzel状態）。従来、機械的な投錨効果（アンカー効果）はマイクロメートルスケールの粗さを指しますが、原子レベルにおいても「界面相互作用面積（Effective Contact Area）の増大」は接着強度向上に寄与します。図3のCase Aと対照的に、表面エネルギーが低い場合（図3: Case B）は微視的なボイド（空隙）が残りやすく、そこが破壊の起点となるリスクがありますが、Au(110)面ではそのリスクを回避し、理想的な界面形成が可能であると考えられます。

3. 解析モデルの物理的妥当性について：Au(110)理想面#

学術的な観点において、清浄なAu(110)面は真空中では「Missing Row再構成（ $1 \times 2$ 構造）」を起こしやすいことが知られています [1]。しかし、実際の接着プロセスにおいては、「理想面（ $1 \times 1$ 構造）」のデータを参照することも重要です。

吸着による再構成の解除 (Lifting of Reconstruction)

表面科学の分野では、再構成したAu表面に分子が強く吸着すると、その相互作用エネルギーによって表面原子が再配列し、元の理想的な $1 \times 1$ 構造に戻る（あるいは理想構造が維持される）現象が広く報告されています [6]。したがって、接着剤と密着した界面においては、吸着によって生じるこの構造変化を考慮し、再構成面ではなく理想面の表面エネルギーを評価する方が、界面の実態を正しく反映しているといえます。

まとめ#

本解析により、酸化膜を持たないAuにおいて、結晶面による表面エネルギーの違いが「汚染に対する濡れ性の安定性」や「接着強度」に有意な差をもたらすことが確認されました。

Au(111)： 最安定面であるが、エネルギーが低いため有機汚染による濡れ性低下の影響を受けやすいです。
Au(110) ideal： 高エネルギー面であり、汚染環境下でも親水性を維持しやすく、界面相互作用面積の増大による高い密着性が期待できます。

本解析の詳細や、材料設計への適用可能性に関するご相談はこちら

お問い合わせ

参考文献#

Au(110)の表面再構成：欠損原子列構造の安定性評価
R. Tran, Z. Xu, B. Radhakrishnan, D. Winston, W. Sun, K. A. Persson, and S. P. Ong, "Surface energies of elemental crystals", Sci. Data 3, 160080 (2016).
J. N. Israelachvili, "Intermolecular and Surface Forces", 3rd ed., Academic Press (2011).
F. M. Fowkes, "Attractive forces at interfaces", Ind. Eng. Chem. 56, 40 (1964).
N. Turetta, F. Sedona, A. Liscio, M. Sambi, and P. Samorì, "Au (111) surface contamination in ambient conditions: unravelling the dynamics of the work function in air", Adv. Mater. Interfaces 8, 2100068 (2021).
C. P. Mansley, C. I. Smith, A. Bowfield, D. G. Fernig, C. Edwards, and P. Weightman, "Prevention of surface reconstruction at the Au (110)/electrolyte interface by the adsorption of cytosine", J. Chem. Phys. 132, 214708 (2010).
