PFAS分解に向けた遷移金属触媒上の吸着と電子状態解析：ラジカル反応性の理論的評価#

Advance/PHASE Logo

ペルフルオロアルキル化合物（PFAS）の環境浄化において、OHラジカルや硫酸ラジカルなどを利用した促進酸化処理（AOPs）が広く研究されています。しかし、PFASの強固なC-F結合に対してこれらの分解活性種（ラジカル）が直接的にどのように作用するか（あるいは作用しないか）のメカニズムは、実験だけでは把握が困難です。本事例では、第一原理計算ソフトウェア Advance/PHASE を用い、Cu(111)およびRh(111)表面に吸着したペルフルオロ酪酸（PFBA）に対して、フェルミ準位近傍の部分電荷密度（HOMO/LUMO）および静電ポテンシャル（ESP）の分布を算出しました。これらの電子状態解析を通じて、活性ラジカルの攻撃経路と金属触媒の役割の違いを理論的に解明した結果を紹介します。

Keywords: 第一原理計算, DFTシミュレーション, PFAS分解, 促進酸化処理(AOPs), 活性ラジカル種, 部分電荷密度(LDOS), 静電ポテンシャル(ESP), フクイ関数

背景・計算方法：AOPsにおけるラジカルと反応点予測#

促進酸化処理（Advanced Oxidation Processes; AOPs）は、極めて酸化力の高いOHラジカル（酸化電位約2.8 V）や硫酸ラジカル（約2.5〜3.1 V）などを生成し、水中の有機汚染物質を分解する強力な水処理技術です [1]。一般的な有機物に対して、これらのラジカルは無選択的に反応し、水素引き抜き反応や二重結合への付加反応を通じて、最終的に水と二酸化炭素へと無機化させることが可能です。

触媒表面や吸着分子におけるこれらのラジカルの「どこが反応しやすいか」を第一原理計算で予測するためには、フクイ関数（Fukui function）やフロンティア軌道理論が用いられます [2]。分子に電子がわずかに増減した際の電子密度の応答を示すフクイ関数を計算することで、求電子・求核・ラジカル攻撃に対する活性部位を特定できます。しかし、金属スラブのような周期境界条件を持つ固体表面系では、追加した電子がバルク全体に非局在化してしまう技術的な課題があります。そのため本解析では、フェルミ準位近傍の局所状態密度（LDOS）をフロンティア軌道として抽出する手法を採用しています。さらに、静電ポテンシャル（ESP）分布を組み合わせることで、ラジカルと吸着分子間のクーロン反発や静電的な引力を視覚化し、物理的な接近の可否を総合的に評価します。

本事例では、先立って公開した基礎解析事例 [3] を踏まえ、Cu(111)およびRh(111)表面に吸着したペルフルオロ酪酸（PFBA）に対して、フェルミ準位近傍の部分電荷密度および静電ポテンシャルの分布を算出しました。

1. 部分電荷密度（HOMO/LUMO）による反応活性部位の特定#

OHラジカルや硫酸ラジカルの多くは求電子的な性質を持つため、反応はPFAS分子のフロンティア軌道に支配されます。前述の通り、本解析ではフェルミ準位（ $E_F$ ）の近傍の局所状態密度をフロンティア軌道とみなして抽出しました。

HOMO相当： $E_F - 0.5 \text{ eV} \sim E_F$ （求電子攻撃の標的）
LUMO相当： $E_F \sim E_F + 0.5 \text{ eV}$ （求核攻撃の標的）

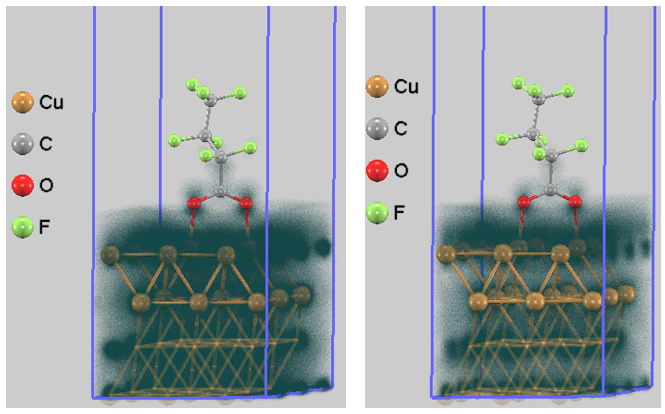

Cu(111) PFBA HOMO and LUMO

図1. 左：Cu(111)上のHOMO分布、右：Cu(111)上のLUMO分布

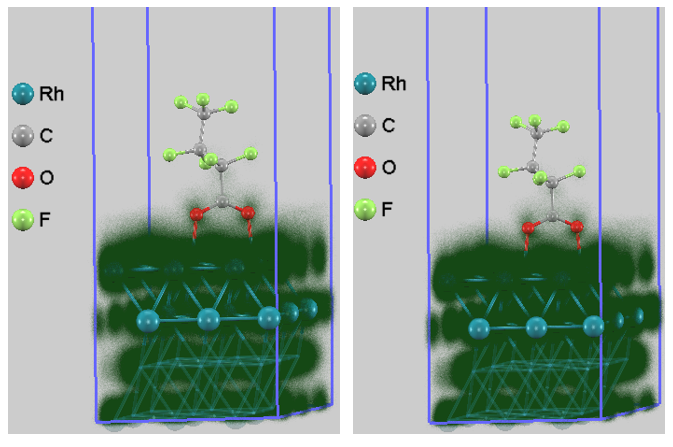

Rh(111) PFBA HOMO and LUMO

図2. 左：Rh(111)上のHOMO分布、右：Rh(111)上のLUMO分布

【結果と考察】C-F結合の「電子的沈黙」と脱炭酸の示唆#

図1および図2が示す通り、暗緑色のアイソサーフェス（電子密度）は金属表面およびPFBAのカルボキシ基（酸素原子）周辺にのみ強く局在しています。一方で、フッ素で覆われた炭素鎖（C-F結合）上の電子密度は非常に小さく（ $\sim 10^{-4}$ オーダー）、実質的にゼロであることが示されました。

この結果は、金属表面にPFASを吸着させた状態であっても、ラジカルがC-F結合を直接電子的に攻撃することは困難であることを示しています。PFASの分解プロセスは、電子密度が集中している「ヘッド基（カルボキシ基）」へのラジカルによる電子移動と、それに続く脱炭酸反応（C-C結合の切断）から開始されることが理論的に裏付けられました。

2. 静電ポテンシャル（ESP）分布が示すクーロン反発と触媒の役割#

次に、水中の分解活性種がそもそもPFASに物理的に接近できるのか（静電的な引力・反発力）を評価するため、ESP等値面を描画しました。青色はプラス帯電（正のポテンシャル）、赤色はマイナス帯電（負のポテンシャル）を示します。

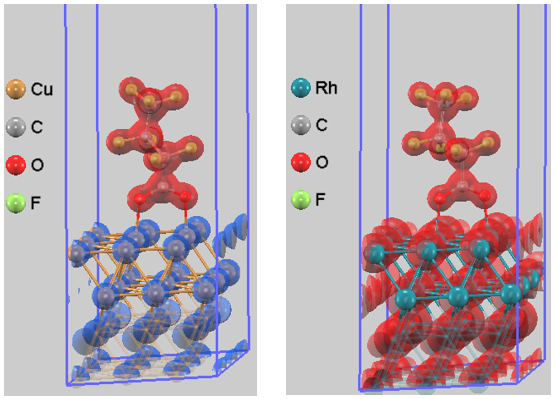

Cu111 and Rh(111) PFBA ESP

図3. 左：Cu(111)-PFBA系のESP等値面、右：Rh(111)-PFBA系のESP等値面。青色：プラス帯電、赤色：マイナス帯電。

静電ポテンシャル（クーロン力）と接近のしやすさ

化学反応が起こるためには、まず反応種同士が物理的に接近する必要があります。PFASの分解に有効とされる硫酸ラジカル（SO₄•⁻）や水和電子（e_aq⁻）などはマイナスの電荷を持つ（アニオン性）ため、静電ポテンシャルがマイナス（赤色）の領域からはクーロン反発を受け、プラス（青色）の領域には引き寄せられます。

PFBA分子のフッ素炭素鎖は、電気陰性度の高いフッ素原子により分厚いマイナスのポテンシャル（赤色）で覆われており、これがアニオン性の活性種を物理的に弾き返す「静電的なバリア」として働きます。一方で、金属スラブ側のポテンシャルは金属種によって劇的に異なります。

Cu(111)の場合： 仕事関数が低く、PFBAへ電子を供与するため、表面がプラス（青色）に帯電します。これにより、アニオン性の活性種を静電的に引き寄せます。
Rh(111)の場合： 表面エネルギーが高く、PFBAと強い再混成を形成するため、金属表面は電子が豊富なマイナス（赤色）を維持し、アニオン性の活性種を静電的に反発します。

【結果と考察】触媒表面がもたらす「誘導効果」の違い#

静電的な引力と反発の観点から整理すると、触媒プロセスの効率に対する金属表面の役割が明確になります。

Cu触媒の表面はプラス（青色）に帯電しているため、水中のマイナス電荷を持つ活性種（SO₄•⁻など）を静電的に引き寄せ、表面付近に濃縮（アクセスを促進）する効果が期待されます。活性種がCF鎖の強力なマイナスバリア（赤色）を避けて金属表面に引き寄せられることで、金属に結合しているPFBAのヘッド基周辺での反応（電子移動や脱炭酸）が効率よく誘発される環境が整っています。

対照的に、Rh触媒の表面はPFBA分子と同様にマイナス（赤色）を維持しているため、アニオン性の活性種に対して系全体が強いクーロン反発を示します。これにより、活性種が触媒表面や吸着分子に接近すること自体が物理的に阻害され、分解反応が進行しにくいリスクが高いことが示唆されます。

発展的な考察：完全フッ素化合物の限界と「濃縮して破壊する」戦略#

促進酸化処理（AOPs）で生成されるラジカルは、極めて反応性が高く非選択的であるため、多くの難分解性有機汚染物質の分解に有効です。しかし、PFASの分解においては、その構造的特徴から水中のラジカル反応単独での有効性が大きく制限されます。

完全フッ素化有機物への直接攻撃の限界#

PFOAやPFOSのようなペルフルオロアルキル化合物は、炭素鎖がすべて電気陰性度の高いフッ素で覆われています。このフッ素原子の集まりが炭素骨格を化学反応から遮蔽し、強固な負の静電バリアを形成します。水素原子を持たないため「水素引き抜き」が物理的に困難であることに加え、C-F結合自体も極めて強固（485 kJ/mol）です。さらに、フッ素の還元電位は3.6 Vと高いため、酸化による直接切断は熱力学的に不利となります。本事例の計算結果（C-F結合上の電子的沈黙とクーロン反発）が示す通り、この強力なバリアの前では、アニオン性の活性種（SO₄•⁻やe_aq⁻など）がC-F結合に直接接近して結合を割ることは原理的に困難です。

ナノ材料（触媒）との相乗効果による分解ルートの開拓#

水中の単純なラジカル攻撃に限界があるからこそ、AOPsやARPsにナノ材料（金属触媒など）を組み合わせるアプローチが有望となります。ナノ材料を利用することで、大きな比表面積を活用してPFASを捕捉（吸着）し、より多くの反応（活性種生成や電子移動）を引き起こすことが可能です。特に、ナノ材料にPFASを吸着させてその場で分解する「濃縮して破壊する（concentrate and destroy）」戦略 [4, 5] が次世代の技術として注目されています（図4)。最新の研究動向においても、触媒表面での『吸着（濃縮）とラジカル反応の相乗効果』こそがPFAS分解の最大の鍵として位置付けられています [5]。本事例で理論的に裏付けられたように、触媒表面にPFASを適切に吸着させ、表面ポテンシャルによって活性種を「反応の起点であるヘッド基」へと効果的に誘導できれば、効率的な脱炭酸反応（段階的なC-C/C-F結合の切断）が可能となります。

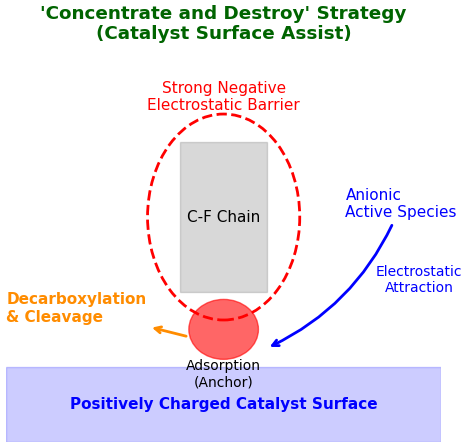

Concentrate and Destroy Strategy Supported by Catalyst Diagram

図4. 触媒表面によるアシストを受けた「濃縮して破壊する」戦略の模式図。プラスの表面電位が、水中のアニオン性活性種を、吸着したPFAS分子のヘッド基へ誘導。C-F鎖周辺には強固な負の静電バリアが存在し、直接攻撃を阻害するが、触媒はヘッド基での反応を優先的に誘発。

まとめ#

第一原理計算ソフトウェアAdvance/PHASEを用いた本解析により、部分電荷密度の解析からC-F結合に対する直接的な電子的攻撃がほぼ不可能であり、分解のトリガーがヘッド基での反応（脱炭酸など）にあることが理論的に裏付けられました。同時に、ESP分布の解析から、金属触媒の仕事関数と電荷移動の違いが、水中のアニオン性活性種（SO₄•⁻やe_aq⁻など）を触媒表面へ静電的に引き寄せて「濃縮」するか、あるいはクーロン反発により「物理的な接近を阻害」してしまうかの分水嶺になることが明らかになりました。これらの第一原理計算による電子状態の解明は、手探りの実験を減らし、AOPsやARPs（促進還元処理）に適した次世代のPFAS分解触媒（合金、単原子触媒など）を論理的にスクリーニングするための有効な設計指針となります。

本解析の詳細や、研究への適用可能性に関するご相談はこちら

お問い合わせ

参考文献#

I. M. F. Cardoso, R. M. F. Cardoso and J. C. G. Esteves da Silva, "Advanced Oxidation Processes Coupled with Nanomaterials for Water Treatment", Nanomaterials 11, 2045 (2021).
P. Geerlings, F. De Proft, and W. Langenaeker, "Conceptual Density Functional Theory", Chem. Rev. 103, 1793 (2003).
PFAS分解触媒の表面吸着・電子状態: 第一原理計算による基礎解析
I. M. F. Cardoso, L. Pinto da Silva, and J. C. G. Esteves da Silva, "Nanomaterial-Based Advanced Oxidation/Reduction Processes for the Degradation of PFAS", Nanomaterials 13, 1668 (2023).
J. H. K. Man, Z. Zheng, X. Wang, H. Y. M. Cheung, Z. Xu, J. J. Calvillo Solís, and I. M. C. Lo, "Unraveling the Adsorptive/Catalytic Roles of Carbonaceous Materials in Per- and Polyfluoroalkyl Substance (PFAS) Degradation: Current Status and Perspectives", Environ. Sci. Technol. 59, 21401 (2025).
