コンテンツにスキップ

PFAS分解触媒の表面吸着・電子状態: 第一原理計算による基礎解析#

Advance/PHASE ロゴ

ペルフルオロアルキル化合物およびポリフルオロアルキル化合物（PFAS）は、その優れた化学的安定性から広範な産業で利用されてきましたが、環境中での極めて高い残留性と生体蓄積性が深刻な問題となっています。 本事例では、第一原理計算ソフトウェアAdvance/PHASEを用い、PFASの触媒的分解プロセスの起点となる触媒表面への吸着メカニズムを解析しました。

Keywords: PFAS, C-F結合, 遷移金属触媒, 吸着エネルギー, 電荷移動, 密度汎関数理論(DFT)

環境問題の核心：C-F結合の堅牢さ#

PFASの分解を困難にしている主因は、有機化学において最強の結合エネルギーを持つC-F結合の安定性にあります [1]。この結合を裂開させることが環境浄化の最終目標ですが、そのためには反応の足場となる触媒表面への適切な吸着と、結合を弱めるための電子的な相互作用（電荷移動）が不可欠です。 本解析では、分解反応の「前段階」として重要な触媒表面への吸着構造と電子状態を評価しました。

基礎解析：遷移金属表面への吸着モデル#

代表的な遷移金属である銅(Cu)およびロジウム(Rh)の表面に対し、短鎖PFASであるペルフルオロ酪酸（PFBA）の吸着シミュレーションを行いました。

計算条件：

  • モデル: 金属(111)面 p(3x3) 4層スラブモデル（底面2層は位置固定）
  • 吸着質: 脱プロトン化PFBAラジカル
  • 交換相関汎関数: PBE (GGA) + ファンデルワールス補正 (DFT-D3)
  • k点サンプリング: 4 × 4 × 1

Cu(111)上のPFBA吸着構造

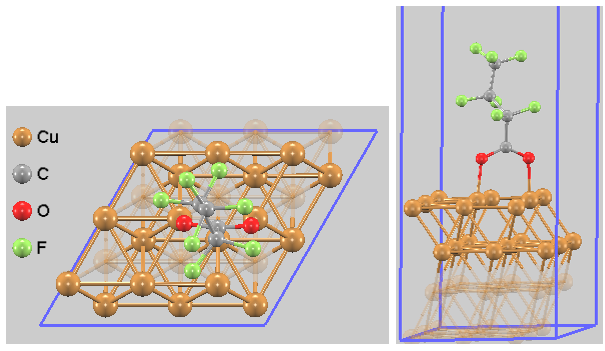

図1. Cu(111)上におけるPFBA脱プロトン化ラジカルの吸着構造（左：上面図、右：斜視図）。下部2層の固定層原子は半透明で表示しています。

Rh(111)上のPFBA吸着構造

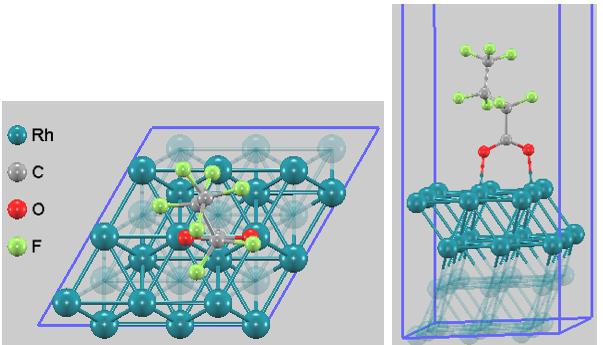

図2. Rh(111)上におけるPFBA脱プロトン化ラジカルの吸着構造（左：上面図、右：斜視図）。下部2層の固定層原子は半透明で表示しています。

【なぜFではなくO原子の吸着を対象とするのか】

PFAS分子は、親水性の「ヘッド基（カルボキシ基等）」と、フッ素化された疎水性の「テイル基（炭素鎖）」で構成されています。テイル部分のC-F結合は極めて強固で化学的に不活性なため、吸着プロセスは主に反応性の高いヘッド基を介して進行します。このヘッド基の酸素(O)原子が金属表面と結合し「アンカー（錨）」の役割を果たすことで分子が触媒上に固定され、これがその後のC-F結合開裂へ向けた不可欠な前段階（プレステップ）となります。

【なぜ「脱プロトン化ラジカル」を対象とするのか】

PFASは水環境中では主に脱プロトン化したアニオン状態で存在しますが、電気化学的な酸化分解プロセスにおいては、直接的な電子移動によって生成される「ラジカル状態」が反応の律速段階に関与することが知られています。孤立状態では非常に不安定なラジカルが、金属表面への吸着によってどのように安定化され、脱炭酸反応などの分解経路へ向けたエネルギー障壁が変化するかを評価するために、この状態を計算対象としています [2]。

解析の結果、図1および図2に示す通り、PFBAの親水性基にある2つの酸素原子が金属表面と直接結合する「ブリッジ構造」が安定であることが確認されました。

電子状態解析：差電荷密度と金属種による結合特性の違い#

吸着に伴う電子状態の変化を可視化するため、差電荷密度のプロットを行いました。差電荷密度（）は、吸着系全体の電荷密度から、孤立した表面と分子それぞれの電荷密度を差し引くことで算出されます。

この計算により、電子の再分配（枯渇と蓄積）の領域を特定することができます。

差電荷密度プロット（CuとRhの比較）

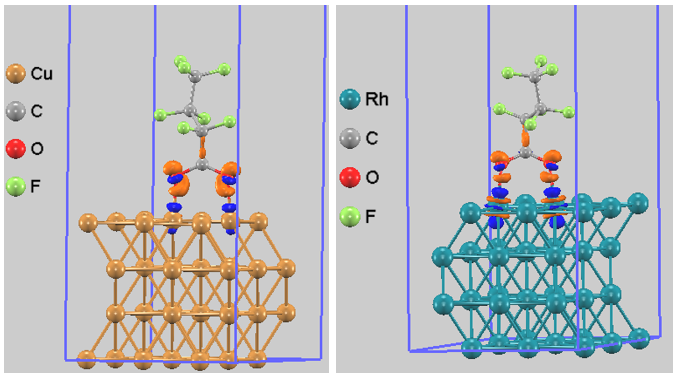

図3. 吸着系における差電荷密度分布の比較（青：電子の枯渇、橙：電子の蓄積）。

図3が示す通り、両方の金属系においてPFBAの酸素原子周辺へ電子が流入（橙色）しています。脱プロトン化PFASラジカルの場合、遷移金属表面原子からPFASラジカルへの有意な電荷移動が見られます。金属からの電荷移動は、PFAS分子の電子バランスを崩し、強固なC-F結合を弱める引き金となります。

さらに、CuとRhで金属側の電子密度分布に明確な違いが観察されました。

  • Cu表面の場合: 酸素原子と相互作用するCu原子周辺では電子の枯渇（青色）が支配的であり、明確な電子供与体として振る舞っています。これはCuの仕事関数が比較的低く、電子を放出しやすい性質を反映しています。
  • Rh表面の場合: Rh原子の周辺では、電子の枯渇（青色）と蓄積（橙色）の両方が複雑に混在しています。RhはCu等に比べて有意に高い表面エネルギーを持ち、PFASのプロトン化状態に関わらず最も有利な（強い）吸着エネルギーを示します。この強い相互作用は、金属表面とPFAS間に強固な化学結合が形成されていることに起因しており、単純な電荷移動だけでなく、d軌道を中心とした複雑な電子の再混成（バックドネーション等の軌道相互作用）が起きていることを視覚的に示唆しています。

発展的考察：触媒スクリーニングと動的シミュレーション#

最新の研究 [2] に基づく比較調査では、Cu, Pd, Pt, Rhの4種の遷移金属が検討されています。

  • 相対的な吸着安定性の序列： 気相では不安定な脱プロトン化ラジカルですが、これを計算上の基準状態として金属表面による安定化効果を評価すると、Rh > Cu > Pd > Pt の順に強い親和性が示されています。このエネルギー値は絶対的な熱力学値というよりも、金属間の特性を比較・スクリーニングするための有用な指標として機能します。
  • 鎖長の影響： PFASの炭素鎖の長さ（短鎖PFBA vs 長鎖PFOA）が上記の安定化エネルギーに与える影響は比較的小さく、金属と直接相互作用するヘッド基の構造が吸着特性を支配していることが示されています。
  • 分解への課題： 金属表面による強い安定化効果（強吸着）は分子の捕捉に有利な反面、分解の第一歩となる「脱炭酸反応」の進行を熱力学的に抑制する可能性も示唆されており、吸着能と反応性のトレードオフを考慮した触媒設計が重要です。

さらに、最先端の研究では定常状態の解析にとどまらず、第一原理分子動力学（AIMD）等を用いて時間依存の反応プロセスを直接追跡する試みが始まっています。 たとえば、過剰電子モデルではなく厳密な「水和電子」をAIMDでモデル化した最新の研究では、フェムト秒からピコ秒スケールでの超高速なC-F結合の裂開メカニズムが解明されており、PFAS分解が熱力学的な安定性だけでなく、拡散に律速された速度論的（統計的）なプロセスであることが示されています [3, 4]。本事例のような吸着モデルと電子状態に関する解析は、こうした反応シミュレーション（動的分解プロセスの解明）へ向けた基盤となります。

まとめ#

本解析を通じて、第一原理計算ソフトウェアAdvance/PHASEを用いて、DFTシミュレーションがPFAS分解触媒の評価に有効であることを示しました。強固なC-F結合を直接扱う前に、触媒表面との相互作用や電荷再分配を分子レベルで可視化・定量化することは、効率的な材料スクリーニングに直結します。今後は、本吸着モデルを基点としたC-F結合の弱化の解析により、具体的な分解プロセスの解明へと展開することが期待されます。

本解析の詳細や、研究への適用可能性に関するご相談はこちら

お問い合わせ

参考文献#

  1. R. C. Buck, J. Franklin, U. Berger, J. M. Conder, I. T. Cousins, P. D. Voogt, A. A. Jensen, K. Kannan, S. A. Mabury, and S. PJ van Leeuwen, "Perfluoroalkyl and polyfluoroalkyl substances in the environment: terminology, classification, and origins", Integr. Environ. Assess. Manag. 7, 513 (2011).
  2. M. S. Mohamed, B. P. Chaplin, and A. A. Abokifa, "Screening of transition metals for PFAS adsorption: A comparative DFT investigation", Chem. Eng. Sci. 307, 121363 (2025).
  3. S. Biswas, S. S. R. K. C. Yamijala, and B. M. Wong, "Degradation of Per- and Polyfluoroalkyl Substances with Hydrated Electrons: A New Mechanism from First-Principles Calculations", Environ. Sci. Technol. 56, 8167 (2022).
  4. S. Biswas and B. M. Wong, "Beyond Conventional Density Functional Theory: Advanced Quantum Dynamical Methods for Understanding Degradation of Per- and Polyfluoroalkyl Substances", ACS EST Engg. 4, 96 (2024).

関連ページ#
