薄型太陽電池#

電磁波解析ソフトウェア Advance/ParallelWave 事例

光波シミュレーションの計算モデル#

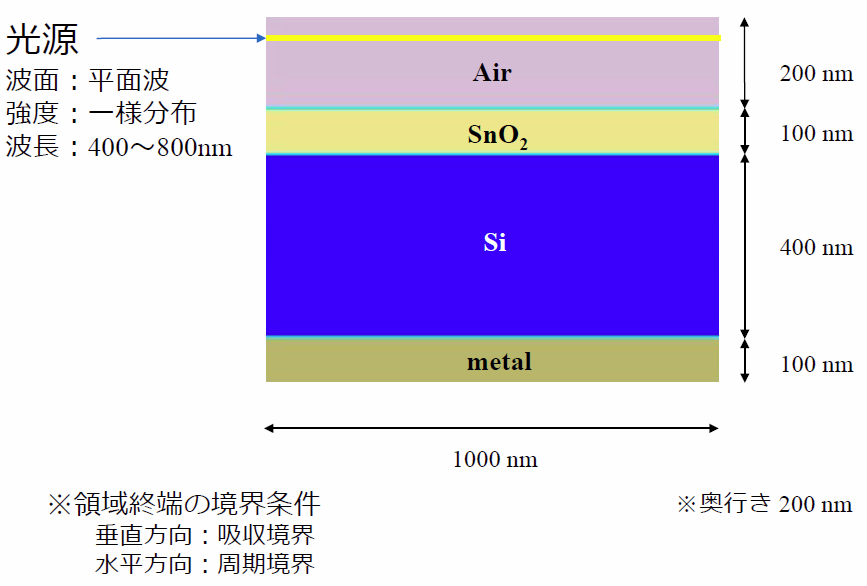

計算モデル

  1. 薄膜太陽電磁の光波シミュレーションのための計算モデルです。
  2. 金属と透明電極(SnO2)で挟まれたSiに、上部から光を照射します。

計算結果#

光の伝搬(電界の時系列データ)#

  1. 計算結果として、光の伝搬の様子を電界の時系列データのアニメーションで表示しています。
  2. 左は波長400nm、右は波長700nmの光です。

光の吸収分布(定常値)#

光の吸収分布

  1. 計算結果として、光の吸収分布を表示しています。
  2. 左は波長400nm、右は波長700nmの光です。
  3. これらの結果をAdvance/TCADに入力し、光電変換(光吸収量-電子正孔対発生量変換)を行います

デバイス・シミュレーションの計算モデル#

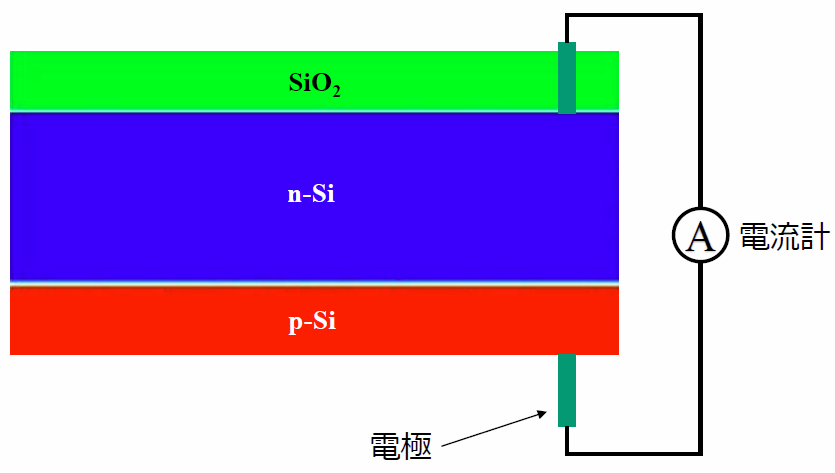

デバイス・シミュレーションの計算モデル

  1. Advance/TCADによるデバイスシミュレーションの計算モデルです。
  2. Siはn型とp型から構成されます。
  3. 上下に電極を設定し、電極間の電流を算出します。

計算結果#

発生した光電流#

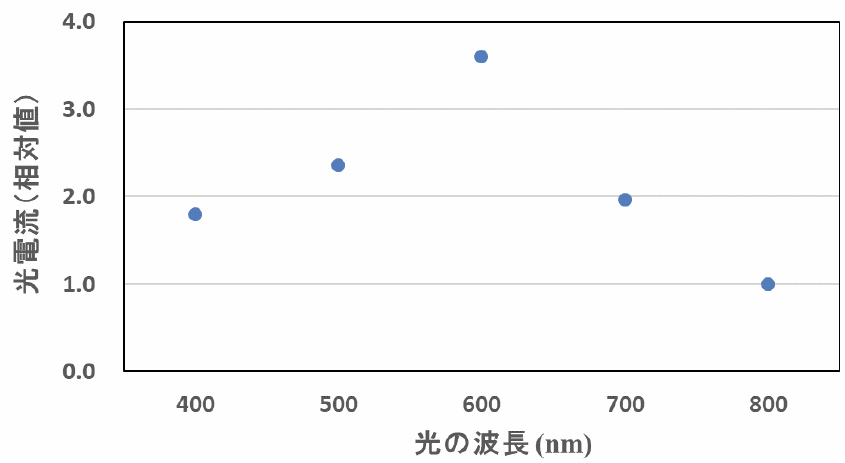

発生した光電流

  1. デバイスシミュレーションの計算結果です。
  2. 光電変換による光電流を、光の波長ごとに表示しています。
