積層欠陥エネルギーの第一原理計算：ANNNIモデルによる4H/6H-SiCの評価#

PHASE logo

炭化ケイ素(SiC)は、高耐圧・低損失なパワー半導体材料として広く実用化されています。SiCは同じ組成でありながら積層順序の異なる多数の「ポリタイプ」をもち、なかでも4H-SiCと6H-SiCが代表的です。これらの結晶では基底面(0001)上の「積層欠陥(stacking fault)」が転位の分解幅や、パワーデバイスの通電劣化(バイポーラ劣化)に直結するため、その生成しやすさを支配する積層欠陥エネルギー(SFE)を正確に知ることは、材料・デバイス設計において重要です。しかしSiCのSFEは他の四面体配位半導体より桁違いに小さく(数mJ/m²)、積層欠陥を含む大規模スーパーセルの直接計算では精度の確保が容易ではありません。本解析では、第一原理計算ソフトウェアAdvance/PHASEを用い、少数の小さなポリタイプの全エネルギーからANNNI(軸性次近接イジング)モデルを介して4H-SiCと6H-SiCのSFEを効率的かつ高精度に評価します。

Keywords: 第一原理計算, DFTシミュレーション, 積層欠陥エネルギー, ANNNIモデル, 炭化ケイ素(SiC), ポリタイプ, 層間相互作用

計算方法：ANNNIモデルによる積層欠陥エネルギーの算出#

積層欠陥は「ポリタイプの極限構造」とみなせます。この考えに基づき、いくつかの小さなポリタイプの全エネルギーを層間(二重層間)の相互作用エネルギー $J_n$ にパラメータ化すれば、大規模スーパーセルを用いずにSFEを評価できます [1–3]。SiC各層はSi–C二重層からなり、次の層が循環的(A→B→C)に積むか反循環的に積むかを、イジングスピン $\sigma_i = \pm 1$ (up/down)で表します。ポリタイプの全エネルギー(1層 = 1 Si–Cペアあたり)は次式で表されます。

$E = E_0 - \dfrac{1}{n}\displaystyle\sum_{i}\sum_{j} J_j\,\sigma_i\,\sigma_{i+j}$

ここで $J_1, J_2, J_3$ はそれぞれ第1・第2・第3近傍の二重層間相互作用です。第3近傍まで残すと、各ポリタイプの1ペアあたりエネルギーは以下のようになります。

$\begin{aligned} e_{\text{2H}} &= E_0 + J_1 - J_2 + J_3 \\ e_{\text{3C}} &= E_0 - J_1 - J_2 - J_3 \\ e_{\text{4H}} &= E_0 + J_2 \\ e_{\text{6H}} &= E_0 - \tfrac{1}{3}J_1 + \tfrac{1}{3}J_2 + J_3 \end{aligned}$

2H・3C・4H・6Hの4つの全エネルギーからこの連立式を解けば、 $E_0, J_1, J_2, J_3$ が一意に定まります [2, 4–8]。積層欠陥エネルギーは、先行部分転位の通過で生じるスピン配列の変化として評価でき、Hongらの導出 [1] により次式で与えられます。

$\gamma_{\text{4H}} = -\dfrac{4 J_2}{A}, \qquad \gamma_{\text{6H}} = -\dfrac{4 J_3}{A}, \qquad A = \dfrac{\sqrt{3}}{2}a^2$

$\gamma_{\text{4H}}, \gamma_{\text{6H}}$ : 4H・6Hの固有積層欠陥エネルギー (J/m²)
$J_2$ : 第4近傍ボンド間相互作用(4HのSFEを支配)
$J_3$ : 第6近傍ボンド間相互作用(6HのSFEを支配)
$A$ : (0001)面の1 Si–Cペアあたり面積、 $a$ は面内格子定数

4HのSFEは短距離の $J_2$ に、6HのSFEはより長距離の $J_3$ に比例します。一般に $|J_2| \gg |J_3|$ であるため、 $\gamma_{\text{4H}} \gg \gamma_{\text{6H}}$ となることが本手法から自然に導かれます。

計算モデルと計算条件#

計算モデルとして、共通の六方晶セルで2H・3C・4H・6Hの4ポリタイプを作成しました(図1)。すべて面内格子定数 $a$ を共通とし、二重層数に応じてc軸長を変えています。これにより逆空間のc^*方向のk点密度を全ポリタイプで揃えられます(数meV/ペアの微小なエネルギー差を精密に取り出すために本質的に重要)。各構造はAdvance/PHASE同梱のPythonライブラリASE [9] を介して構造最適化(体積・c/a同時スキャン)を行いました。

SiCポリタイプの積層とスピン表現

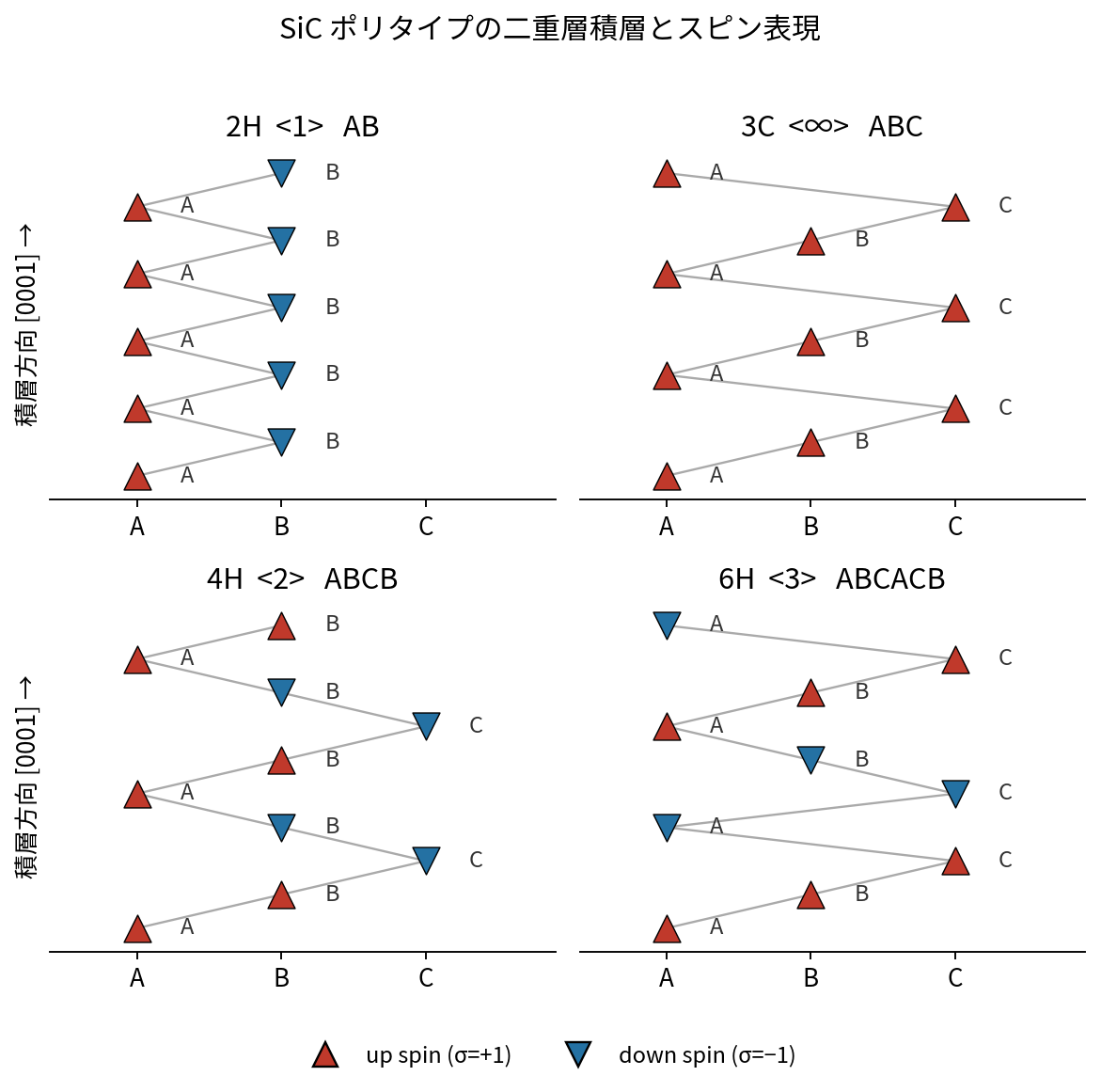

図1.　SiC各ポリタイプの二重層積層とANNNIスピン表現。積層方向[0001]に沿って、面内サイトA/B/Cの並びと各層のup(▲)/down(▼)スピンを示す。2H=↑↓、3C=↑↑↑、4H=↑↑↓↓、6H=↑↑↑↓↓↓。

表1.　対象ポリタイプ

ポリタイプ	二重層積層	スピン列	Zhdanov記法	Si–Cペア数
2H (wurtzite)	AB	↑↓	⟨1⟩	2
3C (zincblende)	ABC	↑↑↑	⟨∞⟩	3
4H	ABCB	↑↑↓↓	⟨2⟩	4
6H	ABCACB	↑↑↑↓↓↓	⟨3⟩	6

本解析で用いた主な計算条件を表2に示します。擬ポテンシャル・カットオフ・交換相関汎関数・面内k点を4ポリタイプで厳密に統一し、系統誤差を相殺させています。

表2.　計算条件の概要

項目	設定
擬ポテンシャル	Si: ノルム保存 / C: ウルトラソフト
交換相関汎関数	GGA (PBE)
波動関数のカットオフエネルギー	36 Rydberg (約490 eV)
電荷密度のカットオフエネルギー	324 Rydberg
k点サンプリング	12×12×n_z (n_z×二重層数 = 12 で統一)
SCF収束条件	全エネルギー差 1×10⁻¹⁰ hartree
構造最適化	体積・c/aスキャン + 内部座標緩和 (EOSフィット)

計算結果と考察#

平衡構造とエネルギー#

各ポリタイプの構造最適化で得られた平衡格子定数と全エネルギーを表3に示します。得られたc/a比は実測とよく一致し(3C = 2.4495 は理想立方構造の $\sqrt{6}$ )、体積弾性率はいずれも約211 GPa(SiCの実測約220 GPa)と妥当です。面内格子定数 $a$ は約3.10 Åであり、GGAの特性通り実験値(3.081 Å)をわずかに過大評価していますが、4ポリタイプ間のばらつきは0.16%以内です。

表3.　平衡構造とエネルギー(PHASE計算)

ポリタイプ	全エネルギー [eV/セル]	a [Å]	c/a	B [GPa]
2H	−525.0191	3.0949	1.6413	211.3
3C	−787.5479	3.1000	2.4495	211.2
4H	−1050.0677	3.0971	3.2741	211.2
6H	−1575.1028	3.0980	4.9071	211.1

1ペアあたりのエネルギーを比べると、6Hが最安定で、4Hはわずかにエネルギーが高く（+0.21 meV/ペア）、近縮退状態にあります(3C +1.17、2H +7.58 meV/ペア)。これはSiCポリタイプがANNNIモデルの多重相縮退点近傍にあるという理論描像を、本計算が独立に再現したことを意味します。

各ポリタイプの平衡構造は、体積と c/a 比を同時にスキャンして構造最適化することで決定しました。代表例として 4H-SiC の体積–エネルギー曲線（六方晶 EOS）を図2に示します。各体積で c/a 比と内部座標を最適化し、Birch–Murnaghan 状態方程式でフィットすることで、平衡体積 $V_0$ ・平衡エネルギー・体積弾性率 $B_0$ を求めています。

4H-SiC 六方晶EOS

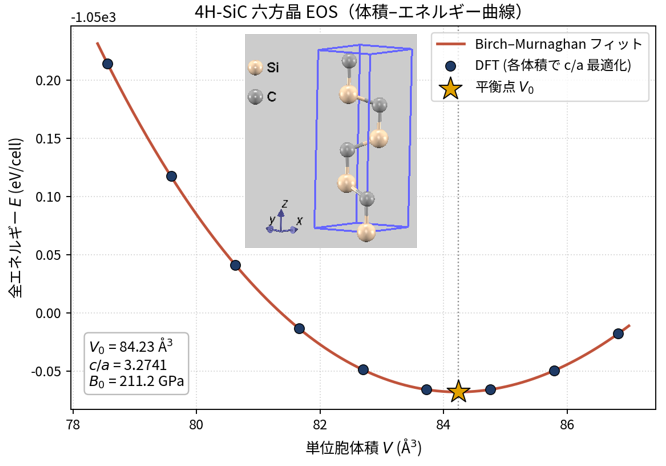

図2.　4H-SiC の六方晶 EOS（体積–エネルギー曲線）。青点は DFT 計算値（各体積で c/a 最適化済み）、実線は Birch–Murnaghan フィット、星印は平衡点 $V_0$ 。得られた $V_0=84.23$ Å³、 $c/a=3.2741$ 、 $B_0=211.2$ GPa は表3の値に対応する。

ANNNI層間相互作用パラメータ#

表3の全エネルギーから連立式を解いて得た層間相互作用を表4に示します。符号は $J_1>0$ , $J_2<0$ , $J_3<0$ と、ポリタイプ発現の条件をすべて満たしています。また $J_1/|J_2| = 1.73$ は多重相縮退点 $J_1 = 2|J_2|$ の近傍で、SiCが多数のポリタイプをもつことと整合します。

表4.　ANNNI層間相互作用 $J_n$ (単位: meV/ペア)

	本計算 (PBE)	文献値 [2] (Cheng 1988, LDA)	文献値 [4] (Limpijumnong 1998)
$J_1$	+3.60	+4.85	+3.06
$J_2$	−2.08	−2.56	−2.57
$J_3$	−0.40	−0.50	−0.35

積層欠陥エネルギーの比較#

得られた $J_2, J_3$ からSFEを算出し、実験値および他グループの理論値と比較しました(表5、図3)。

表5.　SiC積層欠陥エネルギー: 本計算と実験値の比較 (単位: mJ/m²)

	本計算値 (PBE)	実験値 [1] (Hong 2000)
$\gamma_{\text{4H}}$	16.1	14.7 ± 2.5
$\gamma_{\text{6H}}$	3.05	2.9 ± 0.6

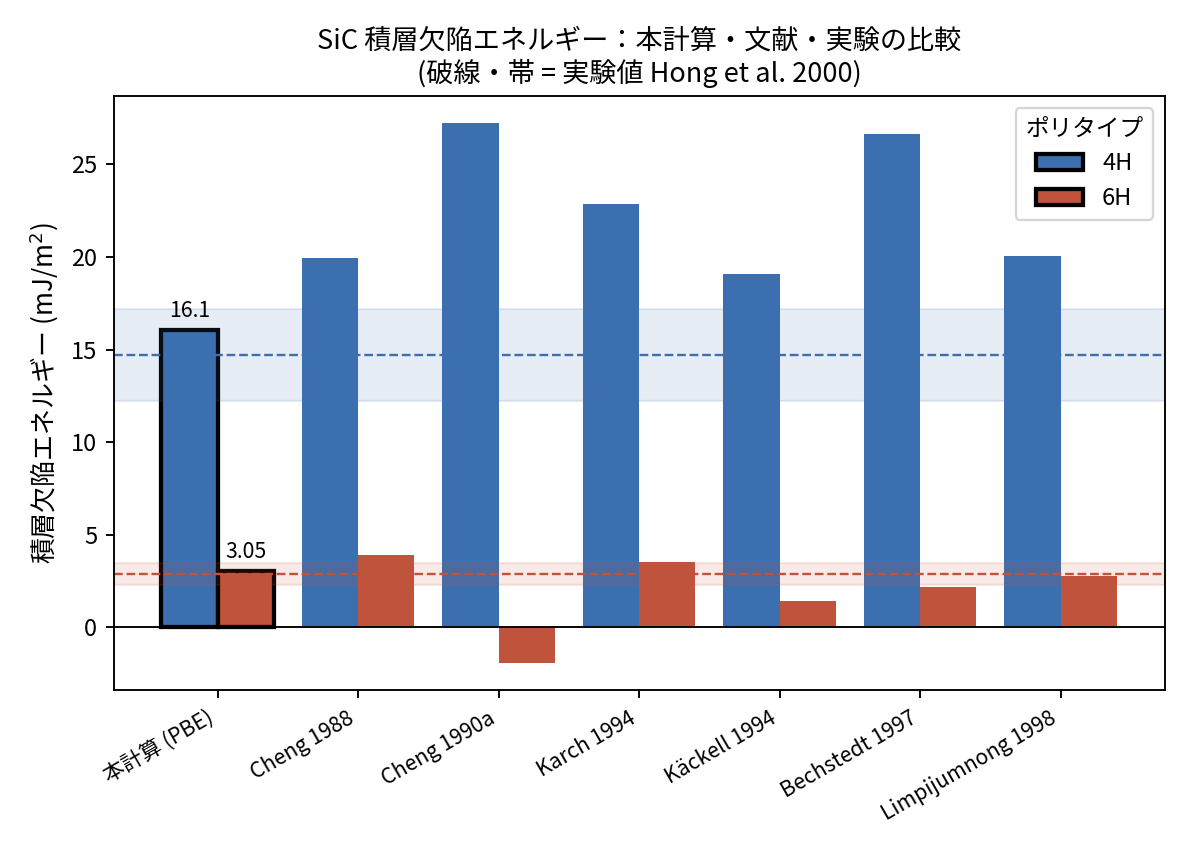

図3.　SiC積層欠陥エネルギーの比較。本計算(PBE、黒枠)、既報のANNNI推定値、および実験値(破線・帯 = Hong et al. 2000)。本計算は4H・6Hとも実験の誤差帯に収まっている。各文献値の出典は参考文献 [2], [4]–[8] を参照。

本計算で得られた $\gamma_{\text{4H}} = 16.1$ mJ/m²、 $\gamma_{\text{6H}} = 3.05$ mJ/m² は、いずれも実験値の誤差範囲内に収まりました。既報のANNNI推定は $\gamma_{\text{4H}}$ を19〜27 mJ/m² と実験より大きく見積もるものが多いなか、本PBE計算は既報の中でも最も実験値に近い結果を示しています。 $\gamma_{\text{4H}}/\gamma_{\text{6H}} = 5.26$ も実験の比(≈5.1)を再現しています。SFEに用いる格子定数 $a$ を実験値(3.081 Å)から緩和値(3.100 Å)まで変えても $\gamma$ の変動は1%未満で、結果は頑健です。

なお、6HのSFEは微小な $J_3$ (約 −0.4 meV)に比例するため、 $\gamma_{\text{6H}}$ は計算精度(カットオフ・k点・SCF収束)に敏感です。本計算のエネルギー有効桁からは $\gamma_{\text{6H}}$ に ±0.3〜0.4 mJ/m² 程度の数値不確かさが見込まれますが、それでも実験帯に収まっています。3近傍近似の妥当性をより厳密に確認するには、第5のポリタイプ(例: 15R)を加えて $J_4$ が $J_3$ より十分小さいことを確認します(Cheng らは $J_4 \approx -0.14$ meV と報告 [2])。

補足：ANNNIモデルの適用範囲と留意点#

本手法は少数の小さなポリタイプ計算から積層欠陥エネルギーを効率的に得られる強力な近似ですが、次の前提のもとで成り立つ点に留意が必要です。適用対象を見極めることで、信頼性の高い評価が可能になります。

対象構造：同一の層が2通りの向き(up/downスピン)で積み重なる「ポリタイプ型」構造で、積層欠陥が結合の切断・再構成を伴わない純粋な積層変化であること(四面体配位半導体のグライド面固有欠陥、最密充填構造など)。転位芯の再構成、ダングリングボンド、荷電状態や不純物偏析を伴う欠陥は本モデルの対象外です。
相互作用の短距離性(打ち切り)：層間相互作用 $J_n$ が $n$ とともに急減し、少数項(本事例では $J_3$ まで)で打ち切れること。SiCでは $J_4$ や4スピン結合が $J_3$ より十分小さく成立しますが [2]、振動的(Friedel型)な長距離相互作用が効く系では、15R などを追加して収束を確認する必要があります。
対(2スピン)相互作用が主であること：多体(4スピン)結合が無視できること。一部のZnSポリタイプのように高次項が必要な系では、モデルの拡張を要します [2]。
剛体層近似：各層を同一の剛体ユニットとして扱うため、局所環境に依存する層緩和や層間隔の不均一(格子緩和による相安定化機構)は近似的にしか取り込めません。

本事例のSiC(4H/6H)はこれらの前提を良く満たす典型例であり、実験と良好に一致しました。一方、金属の積層欠陥や、芯の再構成を伴う欠陥、長距離相互作用が支配的な系では、積層欠陥を含む直接スーパーセル計算など他手法との併用・相互検証が推奨されます。

まとめ#

本解析では、第一原理計算ソフトウェアAdvance/PHASEを用い、2H・3C・4H・6H SiCの全エネルギーからANNNIモデルを介して積層欠陥エネルギーを評価しました。得られた $\gamma_{\text{4H}} = 16.1$ mJ/m²、 $\gamma_{\text{6H}} = 3.05$ mJ/m² は実験値(14.7 ± 2.5、2.9 ± 0.6 mJ/m²)の誤差範囲内であり、エネルギー序列(6H最安定・4H近縮退)や層間相互作用の符号・比も理論・実験と整合しました。最大でも12原子の小さなセル計算のみで、大規模スーパーセルを用いずにSiCの微小な積層欠陥エネルギーを高精度に再現できることを示しました。第一原理計算は、積層欠陥のような微小エネルギーの界面欠陥を原子レベルで定量評価し、パワー半導体をはじめとする材料開発に貢献する強力なツールです。

本解析の詳細や、研究への適用可能性に関するご相談はこちら

お問い合わせ

参考文献#

M. H. Hong, A. V. Samant, and P. Pirouz, "Stacking fault energy of 6H-SiC and 4H-SiC single crystals", Philosophical Magazine A 80, 919 (2000).
C. Cheng, R. J. Needs, and V. Heine, "Inter-layer interactions and the origin of SiC polytypes", J. Phys. C: Solid State Phys. 21, 1049 (1988).
P. J. H. Denteneer and W. van Haeringen, "Stacking-fault energies in semiconductors from first-principles calculations", J. Phys. C: Solid State Phys. 20, L883 (1987).
S. Limpijumnong and W. R. L. Lambrecht, "Total energy differences between SiC polytypes revisited", Phys. Rev. B 57, 12017 (1998).
C. Cheng, V. Heine, and R. J. Needs, "Atomic relaxation in silicon carbide polytypes", J. Phys.: Condens. Matter 2, 5115 (1990).
K. Karch, G. Wellenhofer, P. Pavone, U. Rössler, and D. Strauch, "Structural and electronic properties of SiC polytypes", Proc. 22nd Int. Conf. on the Physics of Semiconductors (World Scientific, 1994), p. 401.
P. Käckell, B. Wenzien, and F. Bechstedt, "Influence of atomic relaxations on the structural properties of SiC polytypes from ab initio calculations", Phys. Rev. B 50, 17037 (1994).
F. Bechstedt, P. Käckell, A. Zywietz, K. Karch, B. Adolph, K. Tenelsen, and J. Furthmüller, "Polytypism and Properties of Silicon Carbide", Phys. Status Solidi B 202, 35 (1997).
A. H. Larsen et al., "The atomic simulation environment—a Python library for working with atoms", J. Phys.: Condens. Matter 29, 273002 (2017).
