材料非線形解析#
キーワード#
並列実行,機械
解析対象#
基本例題である中実丸棒の材料非線形解析により、精度検証を行っています。
以下において上段は超弾性、下段は弾塑性の解析結果です。
弾塑性解析では、塑性変形によるNeckingが再現できています。
超弾性解析#
| 構成式 | Mooney-Rivlin |
|---|---|
| 解法 | Total |
図1 超弾性解析#
弾塑性解析#
| 降伏関数 | Mises |
|---|---|
| 解法 | Updated Lagrange法 |

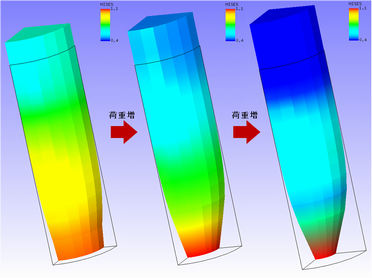

図2 弾塑性解析#
