ばねの周波数応答解析#

周波数応答解析機能の紹介#

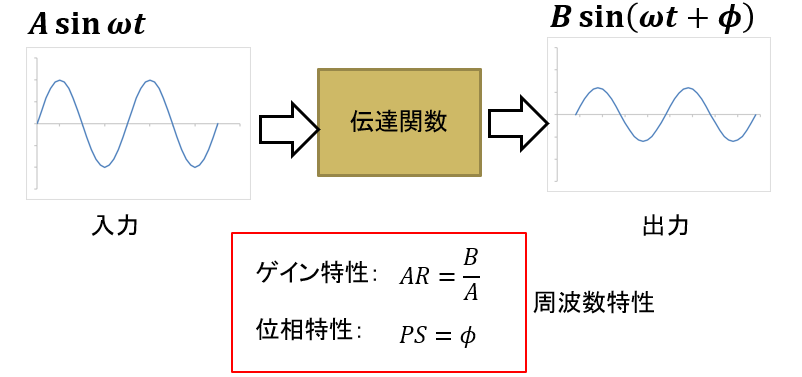

周波数応答解析とは？

正弦波の入力に対する定常的な応答から、線形的な振動特性を求める。

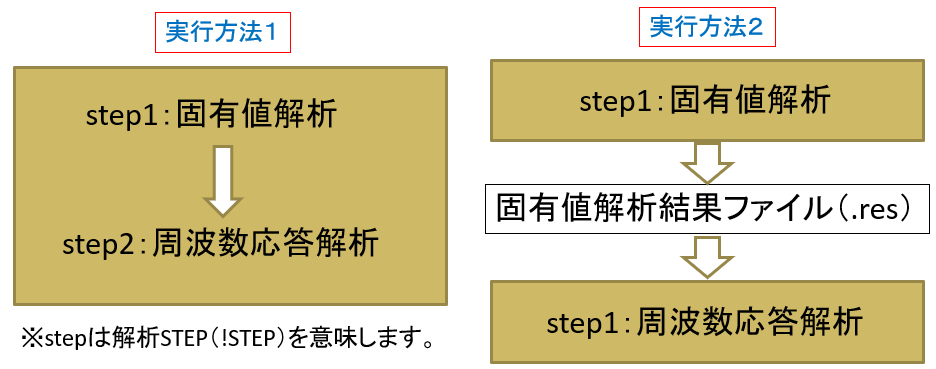

周波数応答解析の実行手順#

Advance/FrontSTR の周波数応答解析は、モード合成法による２種類の実行方法があります。

標準的には実行方法１を使用。実行方法２は以下の様な場合に有効的です。

  • 同じモデルに複数の条件で周波数応答解析をする場合

  • 固有値解析に時間がかかる大規模問題

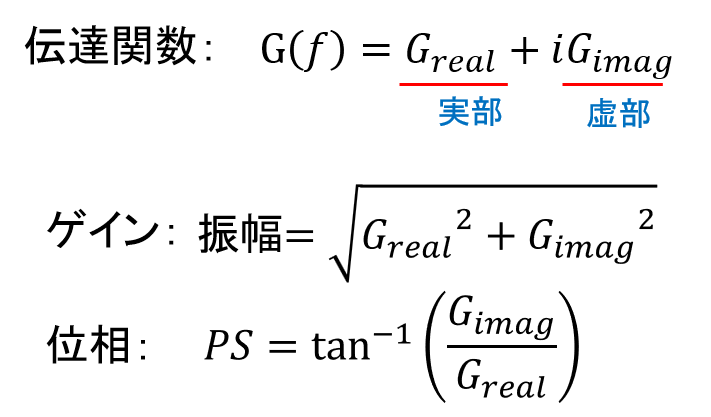

周波数応答解析の出力データ#

解析例１：ばねの周波数応答解析#

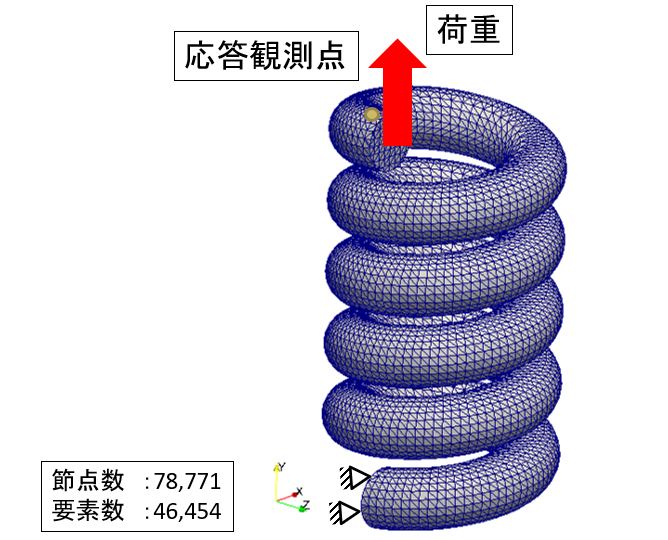

解析条件#

  • 要素タイプ：四面体２次要素

  • 固有モード数：5

  • モード減衰係数：0.04



解析条件：材料物性#

材料１ 材料2
ヤング率 [GPa] 210 110
ポアソン比 [-] 0.3 0.38
密度 [] 8010 8800

形状が同じであるため、固有振動数は概ね に比例して変化します。

解析結果#

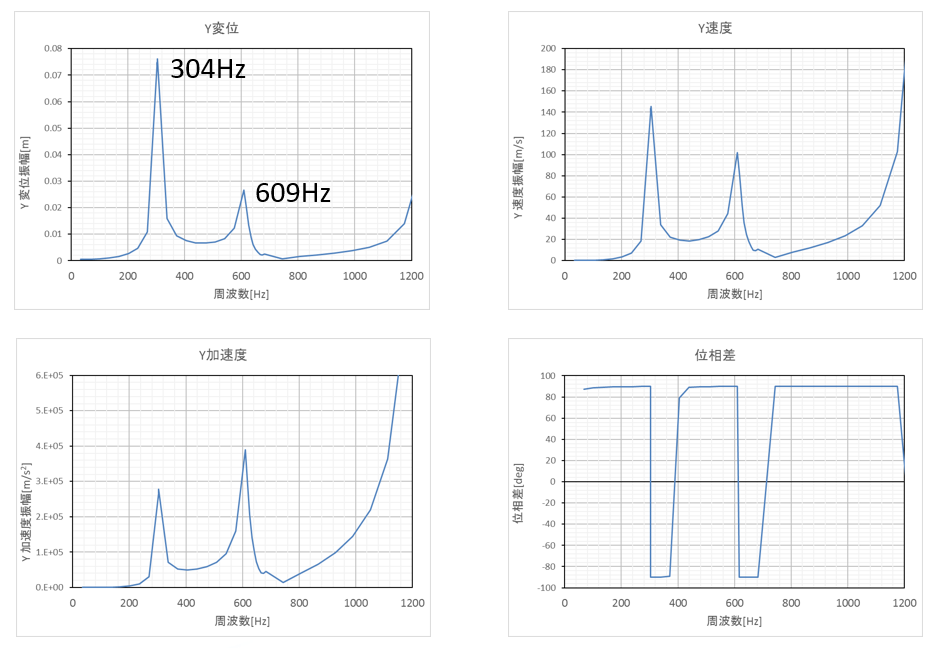

周波数特性（振幅、位相差）、材料１#

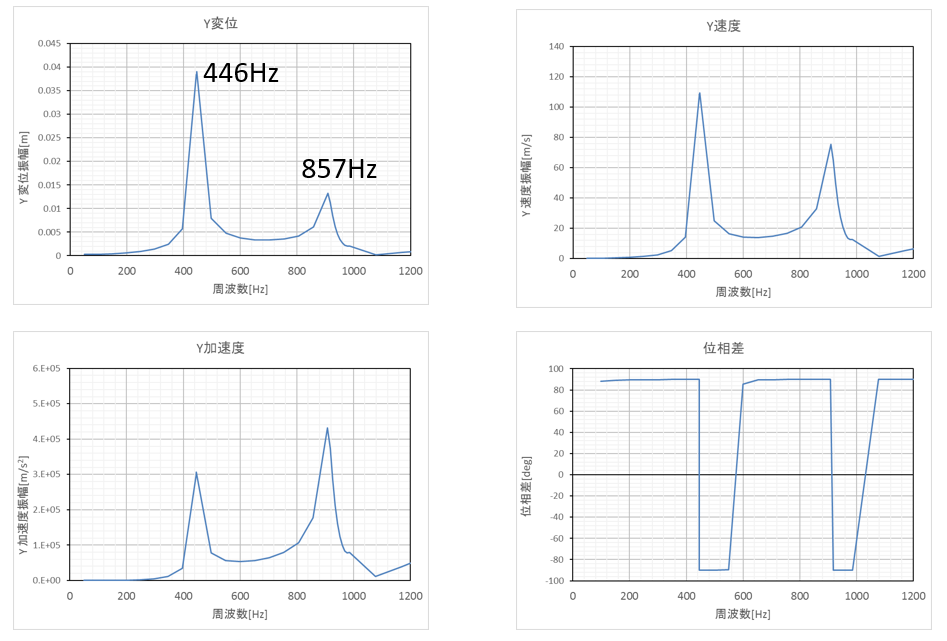

周波数特性（振幅、位相差）、材料2#
