気柱の共鳴問題#
キーワード#
音響解析,FrontNoise,基本検証
対象#

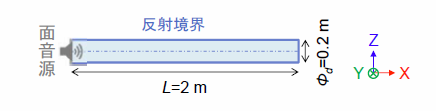

円柱の片側に面音源を置いたときの共鳴問題を Advance/FrontNoise で計算し、 1次元の振動の理論解と比較します。
解析#
| 項目 | 値 | 単位 |
|---|---|---|
| 音速 | 347.826 | m/s |
| 空気密度 | 1.175 | kg/m^3 |
| 解析開始周波数 | 5.0 | Hz |
| 解析終了周波数 | 500 | Hz |
| 周波数増分 | 5 | Hz |
| メッシュサイズ | 8.6 | mm |
| 音源(圧力) | 0.010024 | Pa |
| 節点数 | 173385 | |
| 要素数 | 978128 |
結果#

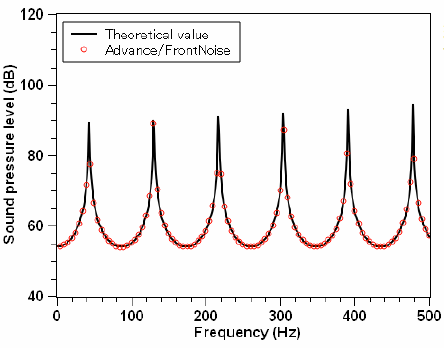

結果は理論値とほぼ一致しました。
詳細#
2018年7月27日のセミナー資料をご覧ください。
