地震時の冷却配管系の加振応答解析#

管路系流体解析ソフトウェア Advance/FrontNet 事例

解析モデル・解析条件#

図1のような冷却系配管に対し、東西南北方向に加振が起こった場合の過渡解析を行います。地震波の条件は図2にあるように最大約200gal(震度4から5弱相当)とし、東西・南北共通としました。

図1 プラントの解析モデル図

図1 プラントの解析モデル図

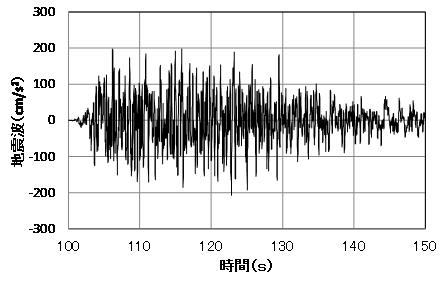

図2 地震波条件(出典:一般財団法人日本建築センターの模擬波(基盤波)データ)

図2 地震波条件(出典:一般財団法人日本建築センターの模擬波(基盤波)データ)

解析結果#

図3に結果を示します。グラフ中の赤丸は液柱分離が起こっていることを示します。加振によって圧力が飽和蒸気圧に至り、液柱分離・再結合によって圧力上昇が起こっている様子が分かります。

図3 計算結果(各部の管内圧力変動:110-120s)

図3 計算結果(各部の管内圧力変動:110-120s)
