熱量変動解析（実機比較）#
計算条件#

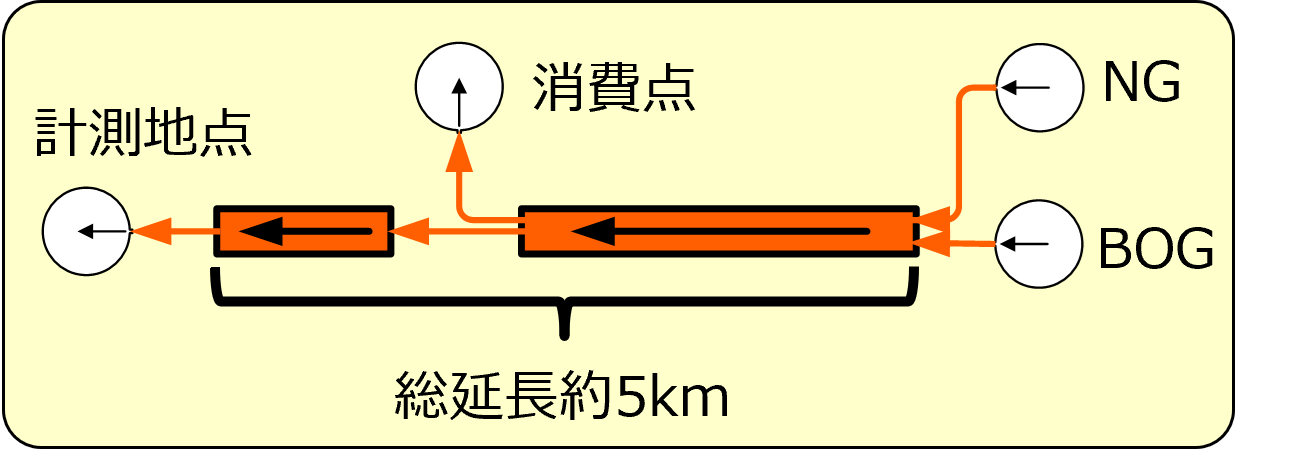

計算対象のAFNΓモデル#
流れ場の拡散モデル#

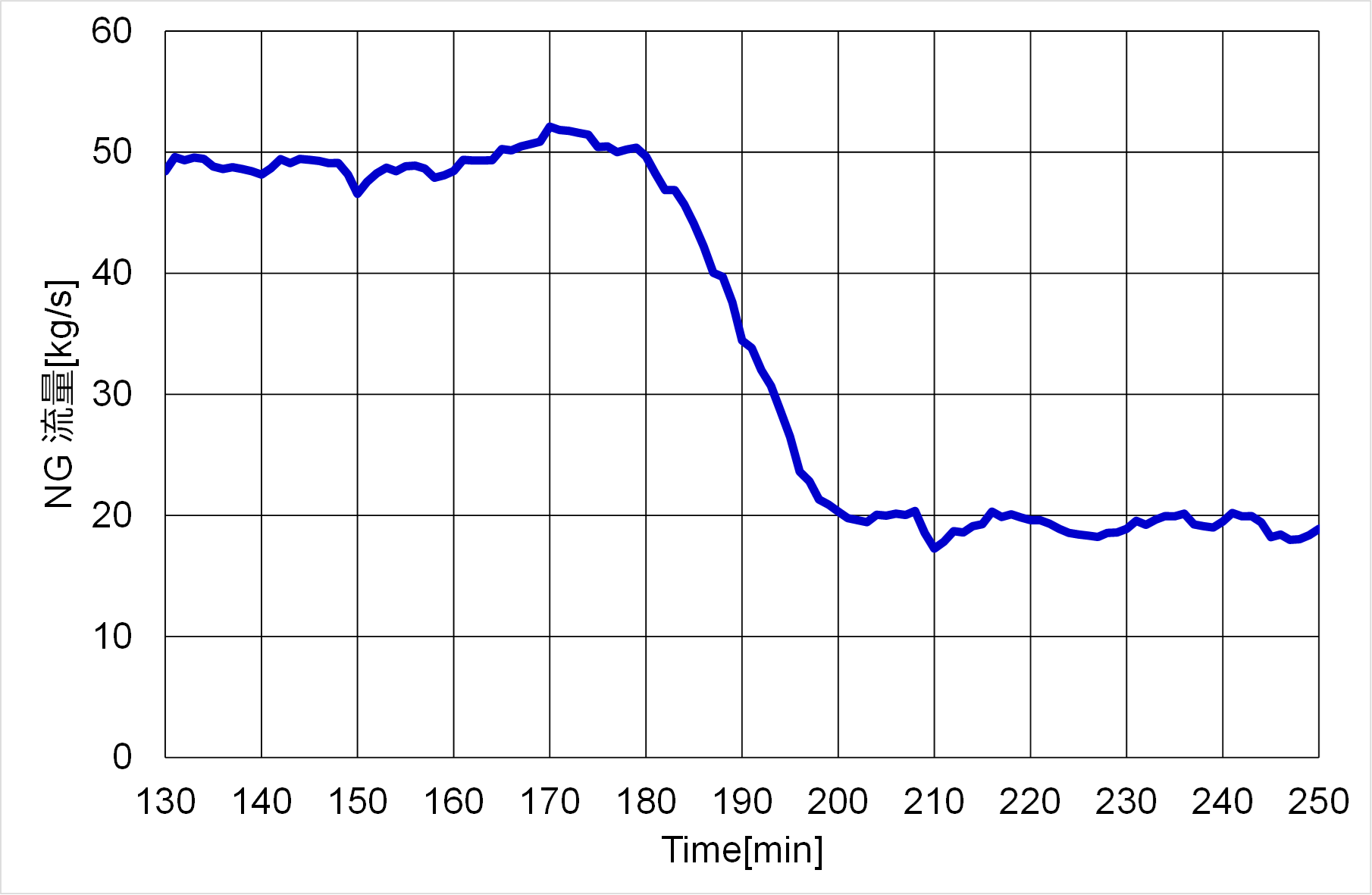

NG流量（実機）#

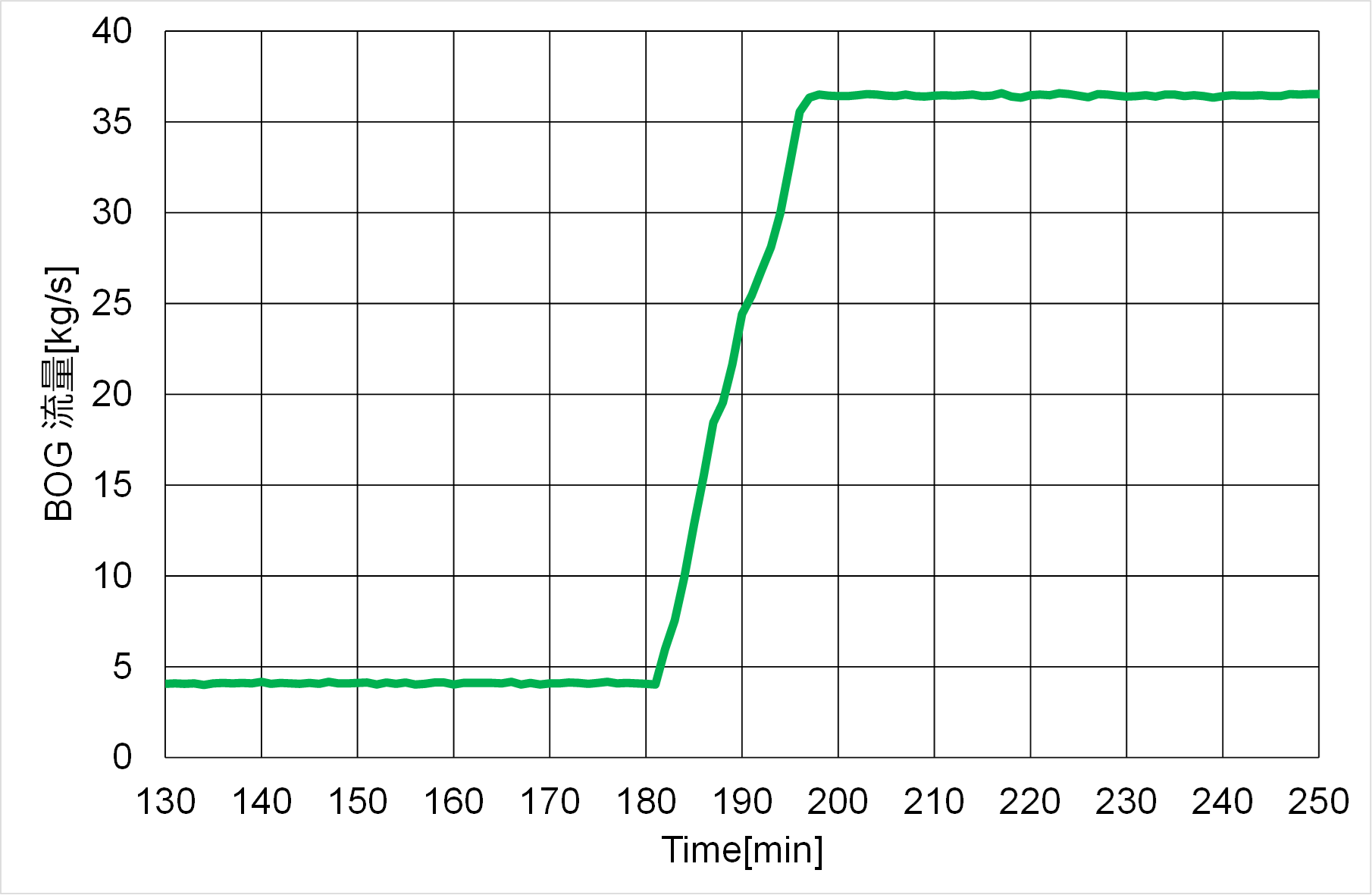

BOG流量（実機）#
計算結果#
-
時刻200minから225minあたりまでの熱量の時間変化（熱量変化率）をよく再現した。
-
計算値と実測値を比較するために、熱量計の応答時間を１次遅れとして考慮し計算値に反映させた。

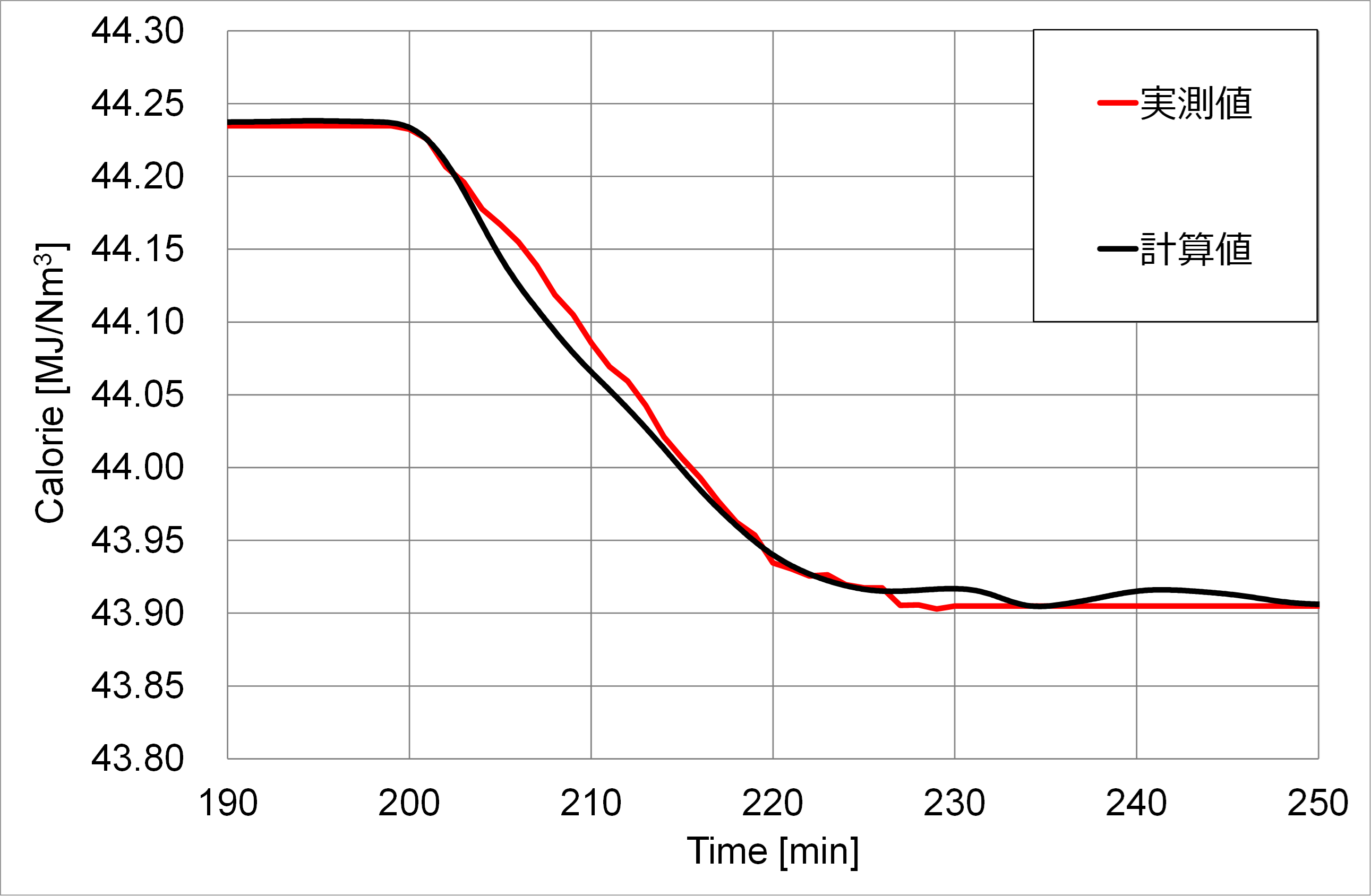

計測地点の混合ガス熱量変化#
まとめ#
NGとBOGの流量実機データを境界条件として計測地点の混合ガス熱量変化を計算した。NGおよびBOGの流量変化時間から計測地点までの輸送遅れを伴った熱量変化について、計算が実機データをよく再現した。
