表面反応の解析事例#

流体解析ソフトウェア Advance/FrontFlow/red 事例

CVD プロセスの解析事例#

CVD(Chemical Vapor Deposition)プロセスの解析事例として、SiF4(四フッ化ケイ素)と NH3(アンモニア)のガスを吹き付けて、基板表面上に Si と N が沈着する過程を解析しました。

解析条件の概要#

項目 設定
初期設定 四フッ化ケイ素50%
雰囲気温度 300℃
基板表面温度 1440度
化学反応モデル 反応モデル(ガス反応: 33 反応式, 17 化学種, 表面反応: 6 反応式, 6 化学種)
反応速度 CHEMKIN®

解析結果#

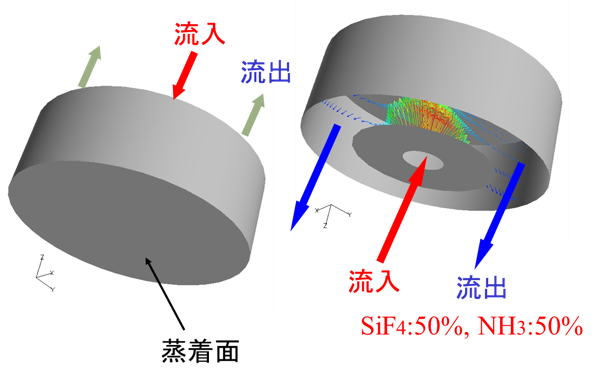

解析モデル#

解析モデル

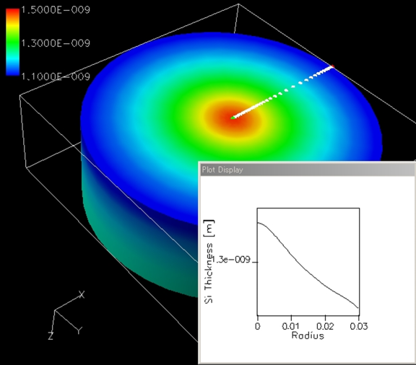

蒸着面における Si 膜厚分布#

蒸着面における Si 膜厚分布

Si 膜厚分布#

蒸着速度分布#

乾燥過程の解析事例#

塗料に窒素ガスを吹き付けて乾燥させる過程を解析しました。

解析条件の概要#

解析モデル#

解析モデル

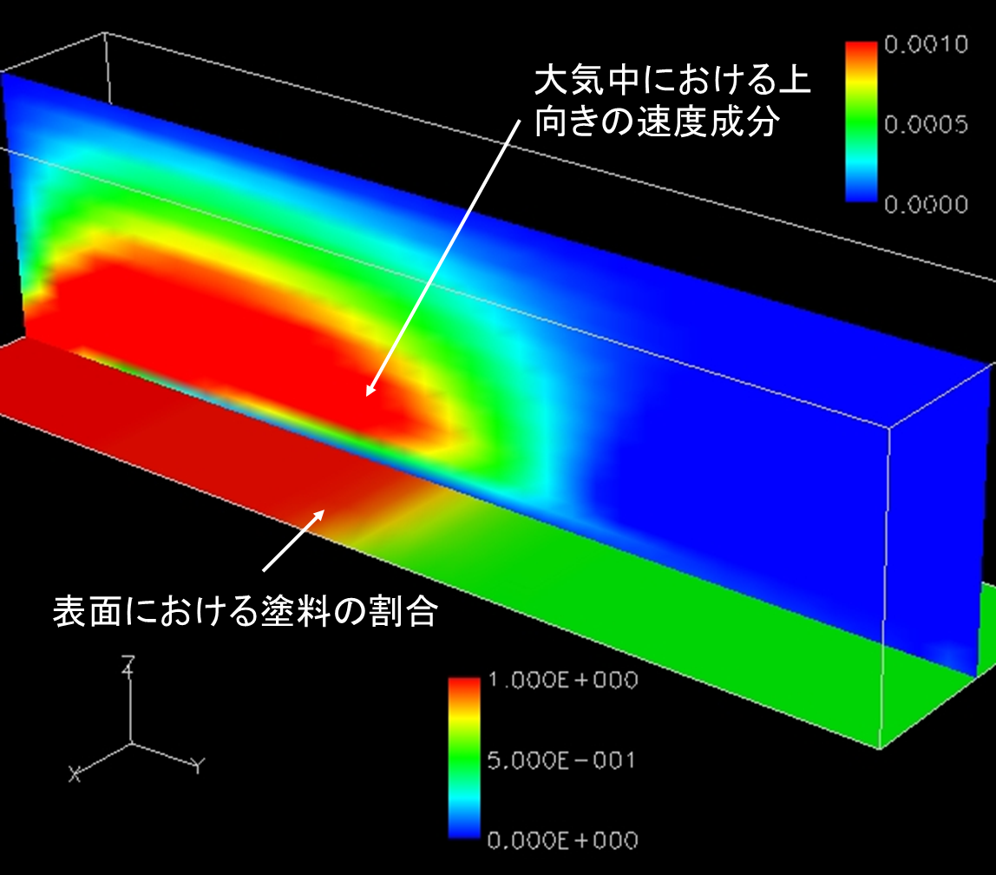

解析結果#

解析結果

適用例#

  • 半導体製造、金属膜形成およびそれらの装置開発(CVD, ALD プロセス解析)

  • 塗布・乾燥過程(均一塗装, 膜厚コントロールなど)

  • 壁面液滴生成過程(センサー等の機器表面上の結露防止, 形状最適化など)
