スピーカー膜により励起される空気振動#

弊社アドバンスソフトの自社開発 CFD ソルバー「Advance/FrontFlow/red」に付属されている Tutorial Case「移動格子」の紹介です。

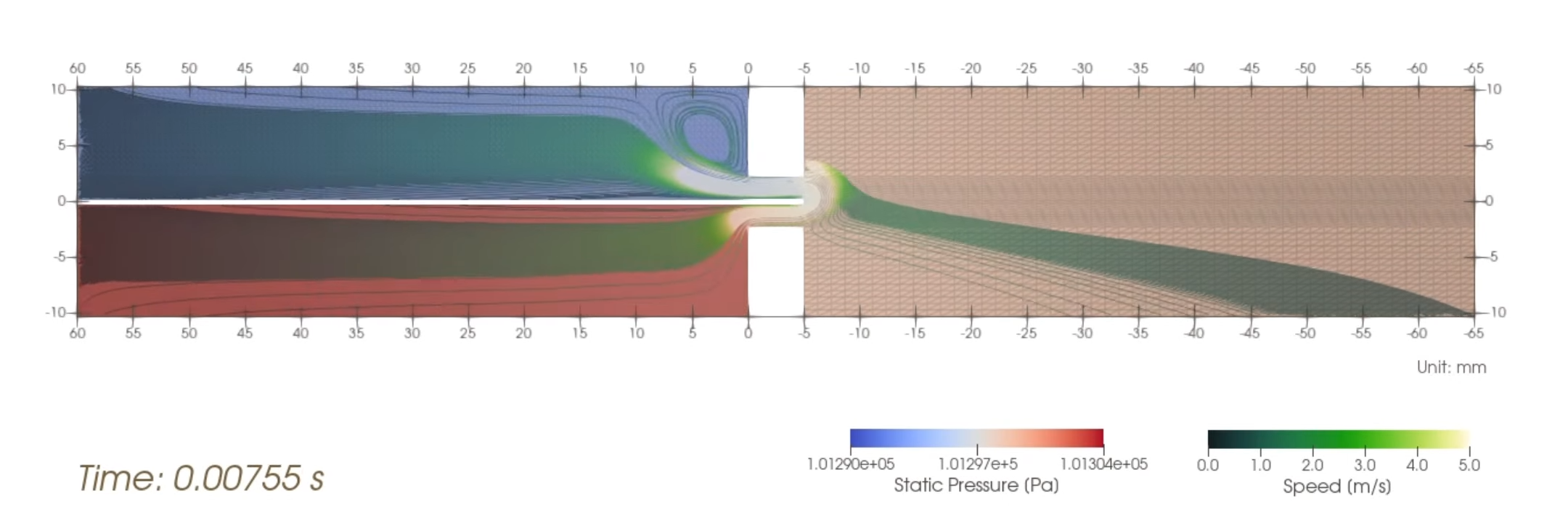

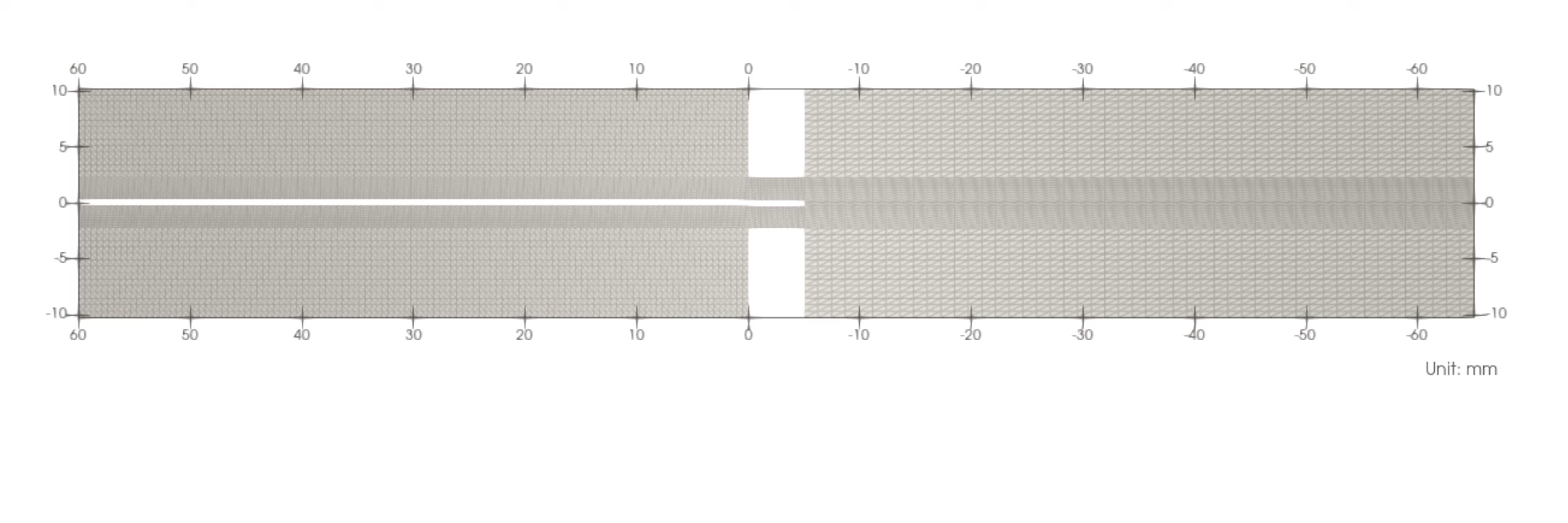

二次元モデルとして、モデル左半分に、細かく振動する膜（振幅1mm/振動数40Hz）を中央に配した閉空間、モデル右半分に、大気開放の境界条件で囲まれた開空間が配置されており、それらがモデル中央のオリフィス（絞り部）で繋がれています。　

狭い空間内で膜が高速振動することで、その上下の空気が膨張/圧縮を繰り返す結果、中央絞り部での急速な吹出し/吸込みへと繋がります。

この解析を応用することで、例えば「風切り音の周波数特性分析」や「スピーカーの指向性予測」といった、実用的な解析が可能となります。

# 計算コスト
・Cell数：15,890（Point数：24,972）
・現象時間：0.02 s（時間刻み：1e-4 s）
・計算時間：7 m 45 s（MPI並列数：1）
