膜沸騰や核沸騰を考慮した固体(壁)と気液二相流の連成解析(焼入れプロセスなど)#

気液二相流解析ソフトウェア Advance/FrontFlow/MP 事例

固体の熱伝導および応力・歪み解析との連成解析により焼入れ現象などが解析できます。

  • 膜沸騰や核沸騰を考慮した固体と気液二相の熱連成解析ができる。

  • 沸騰と凝縮を同時に扱うことができる。

  • 現状、2次元構造解析機能との連成により応力・歪み解析が可能。3次元系には今後対応予定。

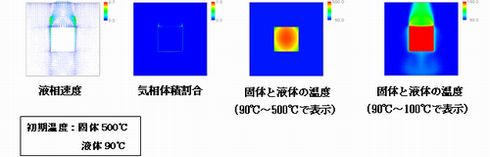

(例) 高温固体を低温液体に入れた時の沸騰を伴う固体の温度解析

  • 液温上昇と発生気泡による水の循環

  • 膜沸騰→遷移沸騰→飽和核沸騰→サブクール核沸騰→蒸気が凝縮

膜沸騰や核沸騰を考慮した固体(壁)と気液二相流の連成解析
