気泡塔の流動解析:ボイド率および速度分布の評価#

気液二相流解析ソフトウェア Advance/FrontFlow/MP 事例

概要#

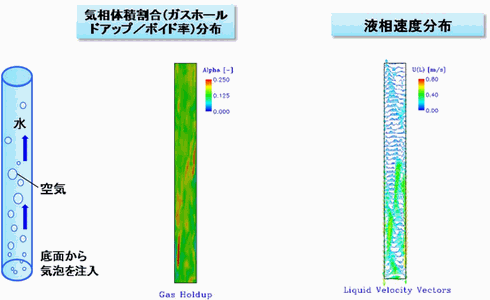

気泡塔(気液反応装置)における底面からの気体流入のシミュレーション結果。

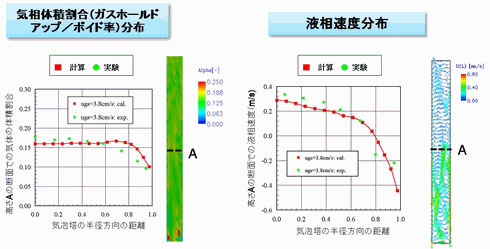

気相体積割合と液相速度の実験値※をよく再現していることが分かります。

気泡塔の流動解析

気泡塔の流動解析

※ J.H.Hills, Trans.Instn.Chem.Engrs, Vol52,1971,pp1-9

本解析でわかったこと#

本解析では、気泡塔内における気相体積割合と液相速度分布に関して、実験結果とよく一致する結果が得られました。
