Rouse-McNownの実験に係る検証計算

Rouse-McNown(1948)の実験[1]を対象として定量的な検証例を示す。

キーワード

Rouse-McNown実験、キャビテーション、低圧沸騰

解析の計算条件

• 直径$0.0254m$(1 inch)の球頭円筒形状
• 水流速度$4.317m/s$
• キャビテーション数 $\sigma＝0.3, 0.4, 0.8$
• $\sigma＝0.3 (p_{\infty}= 5,198Pa)$
• $\sigma＝0.4 (p_{\infty}= 6800Pa)$
• $\sigma＝0.8 (p_{\infty}= 10500Pa)$

表面圧力の実験と計算の比較

• $\sigma＝0.8$のノンキャビテーションの実験を再現

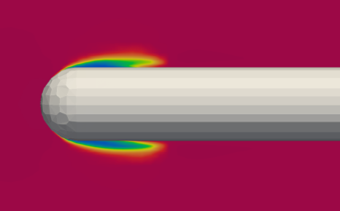

• $\sigma＝0.3$と$0.4$のそれぞれの場合において、低圧沸騰領域でキャビテーションの発生を確認
• Advance/FOCUS-iにより実験値[1]を再現することを定量的に確認

文献

[1] H. Rouse and J. S. McNown. "Cavitation and Pressure Distribution, Head Forms at Zero Angle of Yaw", Studies in Engineering, Bulletin 32, State University of Iowa. (1948)
