翼周りの2次元定常オイラー解析

２次元翼型(NACA0012)に対して翼周りの2次元定常オイラー解析を行いました。

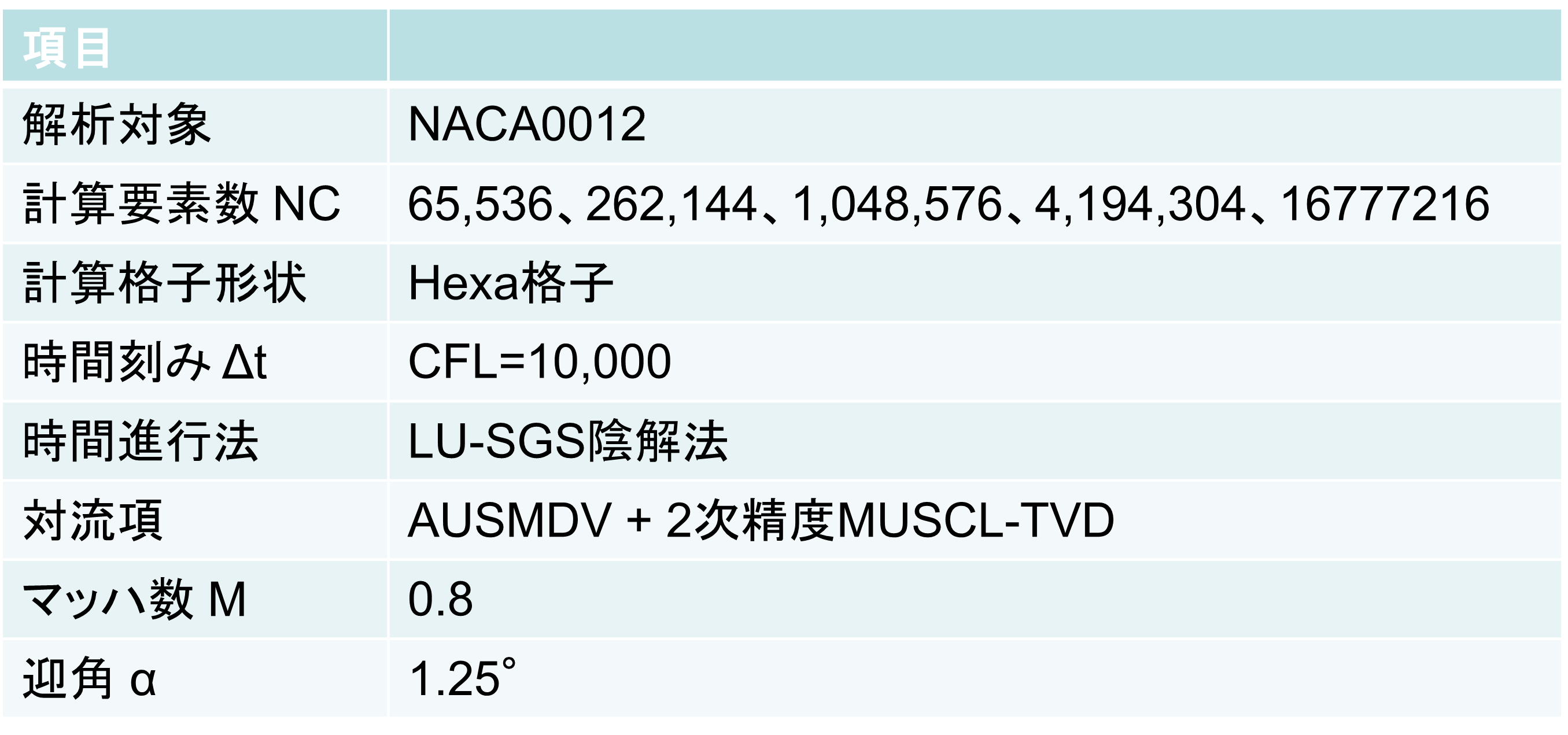

計算手法と気流条件のまとめ

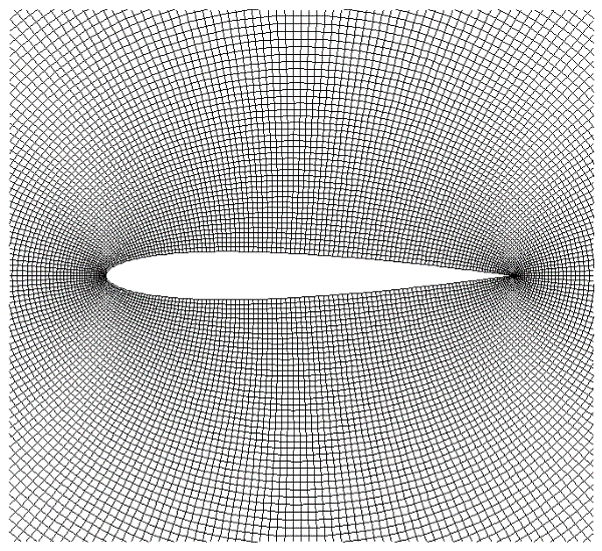

計算に用いたHexa格子

• 格子線は4本おきに間引いて描画
• 遠方境界は翼弦長の150倍遠方に設定

要素数 NC = 65,536

要素数 NC = 262,144

要素数 NC = 1,048,576

要素数 NC = 4,194,304

密度分布の可視化例

• 一様流マッハ数 M = 0.8
• 迎角 α = 1.25
• 計算要素数 N ＝ 4,194,304 （= 2048×2048）

表面圧力分布

• 一様流マッハ数 M = 0.8
• 迎角 α = 1.25
• 計算要素数 NC ＝ 16,777,216 （= 4096×4096）

揚力・抗力予測への格子依存の検証

• 一様流マッハ数 Mach = 0.8
• 迎角 α = 1.25

揚力係数

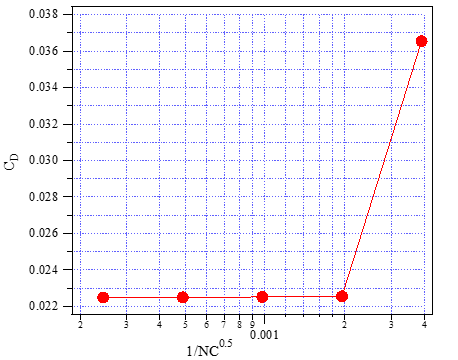

抗力係数

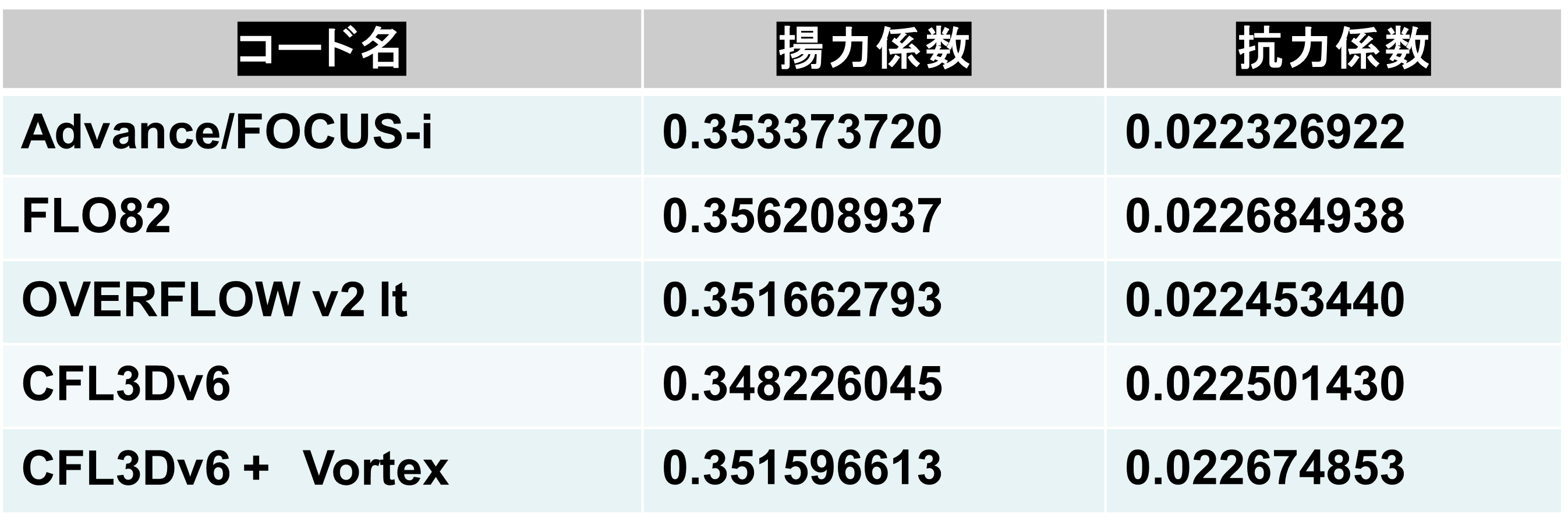

揚力・抗力係数に関する他コードとの比較

揚力係数と抗力係数を米国の諸計算コードと比較を実施し、これらの値を表にまとめました。 空力係数は互いに２桁程度まで良く一致することが分かり、本ソフトウェアの基本的な予測性能が検証されました。

他の計算コードの結果は文献¹を参照しました。この計算は文献の諸条件に基づいており、一様流マッハ数M=0.8，迎角α=1.25としました。

関連ページ

• 圧縮性流体解析ソルバー Advance/FOCUS-i
• 産業分野：航空宇宙
• 産業分野：産業機械
• 解析分野：流体

---

1. Vassberg J. C. and Jameson A., “In Pursuit of Grid Convergence for Two-Dimensional Euler Solutions,” Journal of Aircraft, Vol. 47, No. 4, July–August 2010. ↩
